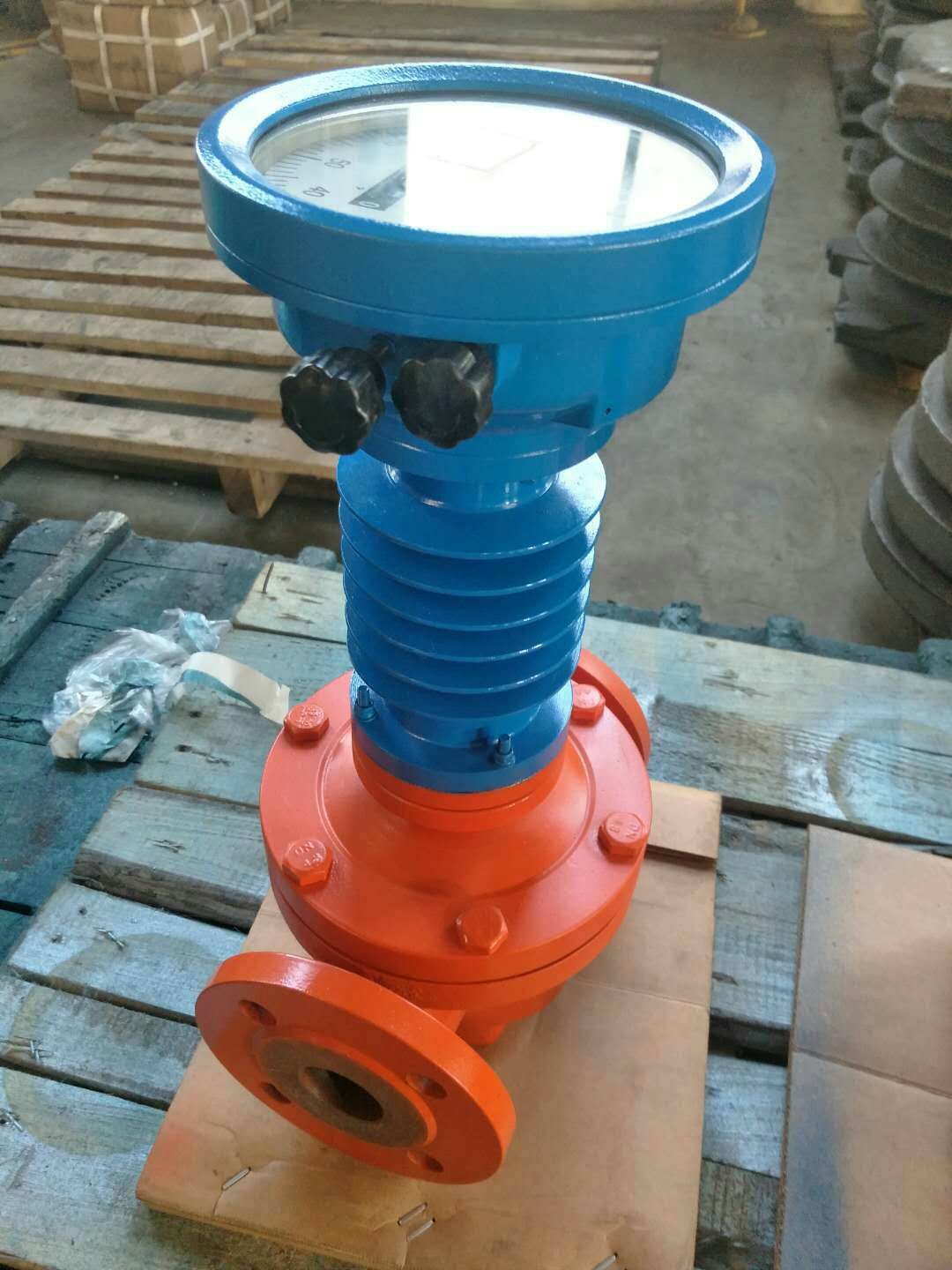

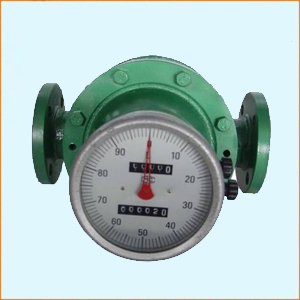

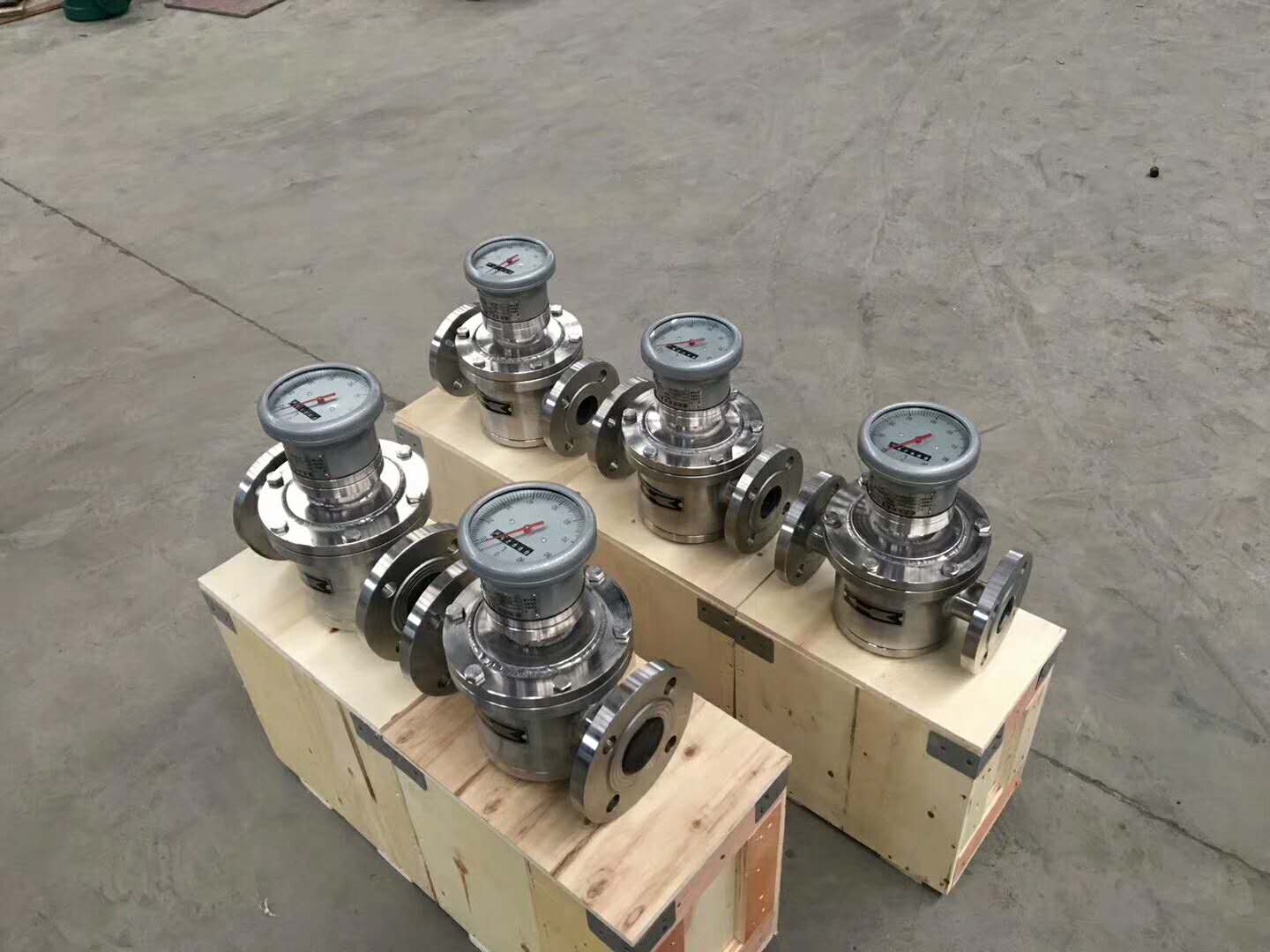

橢圓齒輪流量計

概述
LC橢圓齒輪流量計是容積式流量計中*常見的一種。歷史悠久，**應用在石油、化工、食品、船舶、制藥、造紙等行業。用于多種粘度范圍介質的測量。尤其適用于測量低粘度的介質。有機械計數器和電子計數器兩種。
特點
l 外殼體材質有多種供選擇：鋁、不銹鋼及鑄鋼、PPS、青銅等；
l 轉子有多種材質：鋁、鑄鐵、不銹鋼、銅、哈氏合金、石墨等；
l 軸承材質有多種供選擇：石墨、陶瓷、硬質合金、青銅、不銹鋼密封軸承等；
l O形環的材質有VITON、氟橡膠、不銹鋼、特氟隆供選擇；

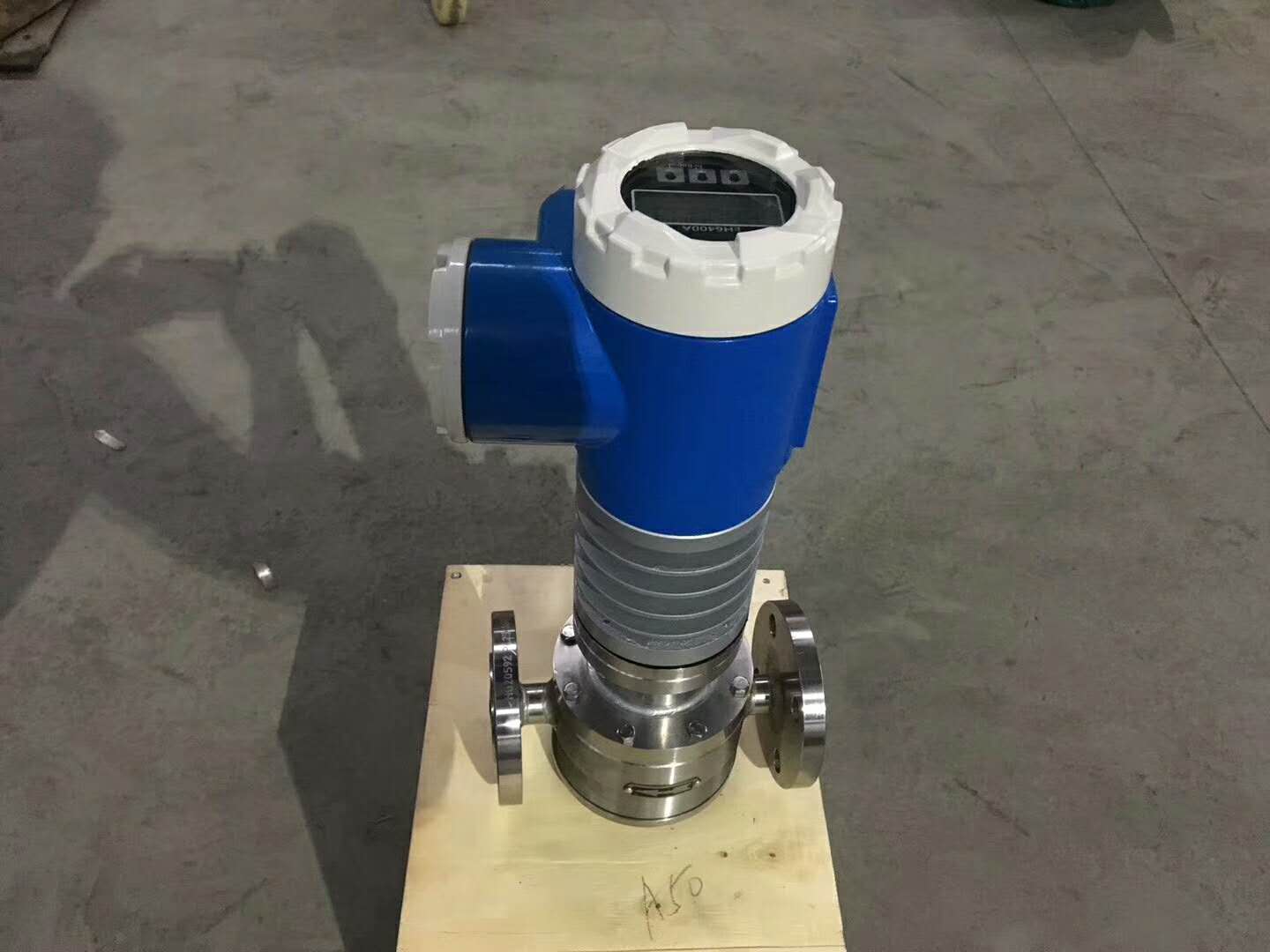

l 具有機械、電子兩種計數器，多種輸出方式：脈沖當量、4-20mA 、RS485、Hart等；
工作原理
橢圓齒輪流量計的計量是由殼體和一對齒輪轉子及上下蓋板等組成，他們之間已知體積的空腔作為流量計的計量單元。齒輪轉子靠其進口處的微小壓差推動旋轉，并不斷將進口的液體經空腔計量后送到出口。根據轉子的轉動次數傳遞給計數器（二次表），指示流量。

技術參數
主要技術參數

公稱通徑	8～250
準確度	0.2、0.5級
壓力損失	0～1000Mpas＜80kpa
工作壓力	1.6、2.5、4.0、6.3、10、16、25、42MPa
溫度范圍	-20℃～+300℃
介質粘度	0.1～1000Mpas
環境條件	溫度-30℃～+70℃ 濕度5%～95% 氣壓86kpa～106kpa
連接法蘭	國標，另可按用戶指定法蘭標準制造
防爆等級	本安laII CT4,隔爆dII BT4

流量范圍

公稱通徑	流量范圍m³/h
公稱通徑	精度0.5級	精度0.2級
8	0.05～0.5	0.1～0.3
10	0.1～0.6	0.2～0.6
15	0.16～1.6	0.5～1.5
20	0.25～2.5	0.8～2.4
25	0.6～6.0	2～6
40	1.6～16	5～15
50	2.5～20	6～18
80	6～48	12～48
100	8～80	20～60
150	25～200	60～180
200	45～360	100～300
250	80～500	150～450

※可訂做非標流量的流量計

型號及公稱通徑	法蘭間距L	總高 H	中心高 M	材質	壓力等級 mpa	安裝方式
LC 8	180	260	35	碳鋼 304 316	1.6 2.5 4.0 6.3 10 26 42	臥式
LC 10	180	260	50
LC 15	180	260	60
LC 20	240	300	100
LC 25	240	300	100
LC 40	280	350	150
LC 50	280	350	150
LC 80	400	500	250
LC 100	400（560）	600	300
LC 150	650（700）	700	350		1.6 2.5 4.0 6.3
LC 200	1000（800）	700	350
LC 250	1000	800	400

流量計的安裝
流量及安裝應選擇震動盡量小的場所，在流量計進口前應安裝過濾器，為計量更準確，應排除管道中的氣體，尚需安裝消氣器。在安裝之前應先掃線，將管道中污物、焊渣清除干凈，并應設有旁路管道。

　
