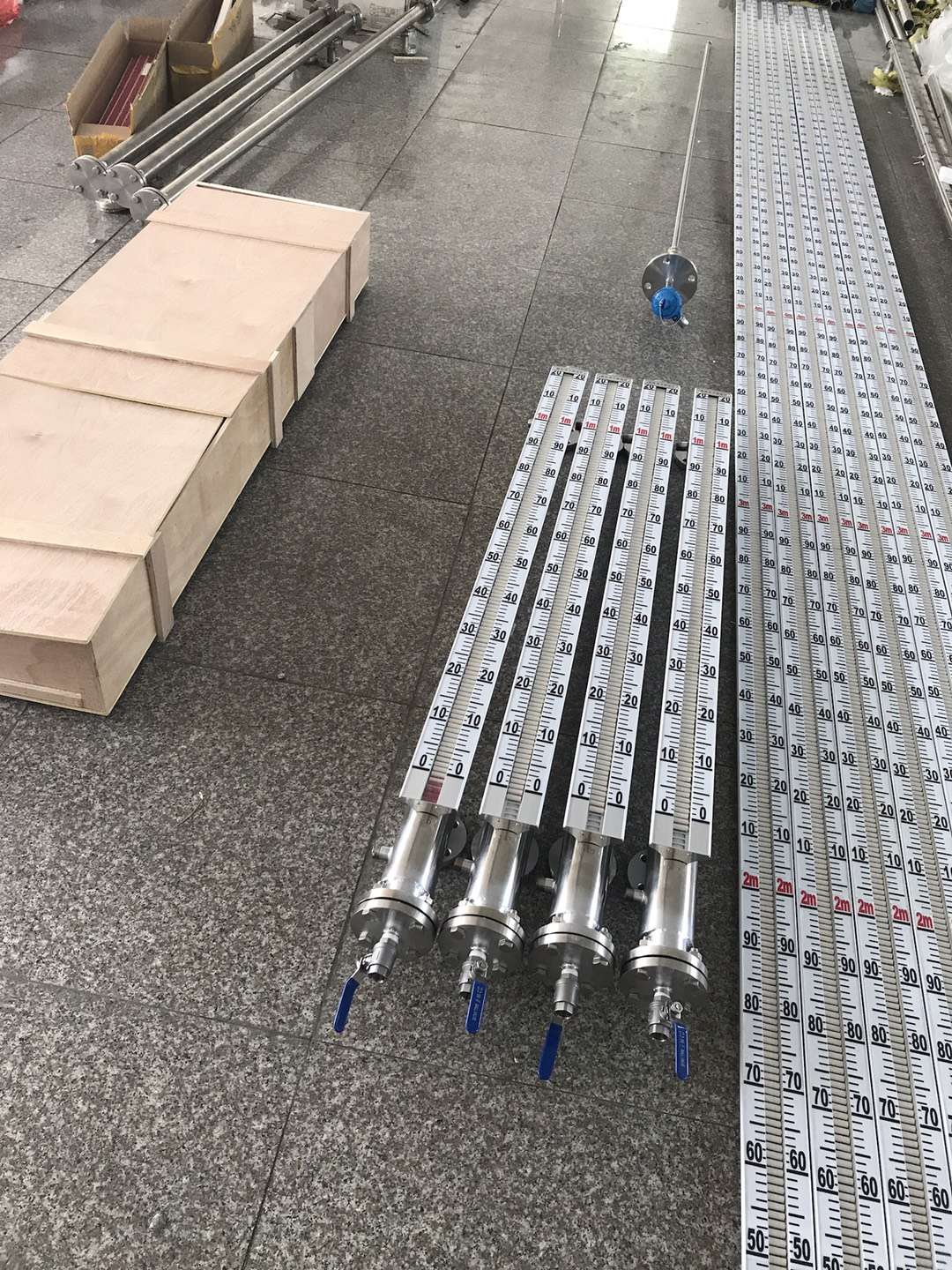

一、磁翻板液位計組成

生產由主體、磁浮子、傳感器、變送器和翻板指示器五部分組成。

二、磁翻板液位計特點

1. 磁翻板液位計的zui顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位上、下限位報警控制。

2. 配上變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄傳達到PLC系統控制。

三、磁翻板液位計技術指標

1、量程范圍：299～80999

2、介質密度（g/cm3）：0.49～1.99

3、介質粘度： ≤0.019Pa.S

4、工作溫度℃：-39.9～349.99

5、壓力等級（MPa）：≤31.99

6、測量精度：≤±9.99

7、安裝方式：側裝式、頂裝式、底裝式

8、防護等級：IP64.99

9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）

10、傳輸方式：4～20mA 或 開關量

11、接口法蘭：PN4.0　DN25　HG20593（側裝式）

四、基本參數

1. 測量范圍：300mm～8000mm（＞8000mm）

2. 顯示方式：1.現場直讀; 2.上、下限報警(輸出信號:常開/常閉、保持型)

3. 介質溫度：-20℃～150℃、150℃～480℃

4. 測量精度：≤±10mm.

5. 介質密度：液位：ρ≥0.5g/cm3     界位：ρ1-ρ2≥0.25g/cm3

6. 公稱壓力：0～2.45Mpa、2.45Mpa～9.6Mpa

7. 防護等級：IP65

8. 電源引入口：M20×1.5（內螺紋）

9. 防爆形式、防爆標志:隔爆型:dIIBT4

五、選型

六、功能

磁性限位開關：

常開型：高于報警點合并

常閉型：高于報警點斷開

開關容量：250VAC1A（阻性）250VAC0.3A（感性）

開關壽命：100000次

液位變送器：

輸出電流：4-20mADC

分辨率：±1-±10mm

負載電阻：500Ω（24VDC供電時）

傳送距離：＞3000m

工作電源：16-30VDC

智能液位變送器：

輸出電流：4-20ADC

分辨率：0.2mm

負載電阻：500Ω（24VDC供電時）

傳送距離：＞3000m

工作電源：16-30VDC

七、安裝維護

安裝

1．為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側(貼有彩色標識)將磁性浮子吸祝所以在收到產品或安裝后，請將校正磁鋼取下，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色不一致，可用校正磁鋼將其有吸順，儀表即可正常工作。

2．液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示有紅色，零位以上顯示為白色。

3.液位計投入遠行時，應先打開上引液管閥門，然后，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂(若遇此現象，可用磁鋼重新校正)。

維護

1.液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。

2.根據介質情況，可定期清洗主導管，清洗管內沉積雜質。
