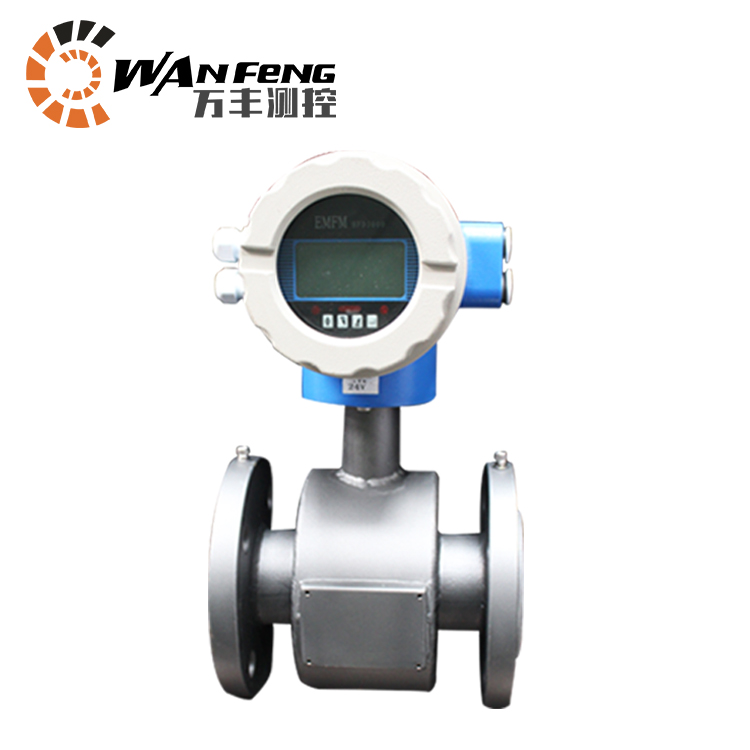

屠宰廢水流量計（電磁流量計） 產品描述：
是LCD背光顯示滿足現場顯示的同時,還可以輸出4～20mA電流信號,除可測量一般導電液體的流量外,主要測量液固兩相流,高粘度液流及鹽類、強酸、強堿液體的體積流量.現已**地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門.
屠宰廢水流量計（電磁流量計）產品特點：

　　1、儀表結構簡單、可靠、無可動部件，工作壽命長.

　　2、無截流阻流部件，不存在壓力損失和流體堵塞現象.

　　3、無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統.

　　4、測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理理參數的影響.

　　5、采用聚四氟乙烯或橡膠材質襯里和HC、HB、316L、Ti 等電極材料的不同組合可適應不同介質的需要.

　　6、備有管道式、插入式等多種流量計型號.

　　7、采用EEPROM存貯器，測量運算數據存貯保護安全可靠.

　　8、具備一體化和分離型兩種形式.

　　9、高清晰LCD背光顯示.

如何選擇防護等級

按照國家標準GB4208-84和國際電工委員會標準IEC529-76關于外殼防護等級的標準為:

IP65:防噴水型，允許水龍頭從任何方向?qū)鞲衅鲊娝?，噴水壓力?0kPa，出水量為12.5L/s，距離為3m。

IP68:潛型，長期工作在水中。

防護等級應根據實際情況來選擇，傳感器裝在地面以下，如經常受水淹，應選用IP68，傳感器安裝在地面以上，應選用IP65。
屠宰廢水流量計（電磁流量計）技術參數：

適用管徑DN25～DN2600電極材料316L（不銹鋼）、HC（哈氏C）、HB（哈氏B）、Ti（鈦）、Ta（鉭）適用介質導電率>5us/cm的液體測量范圍0．1～10m/s（可擴展到15m/s）量程上限0.5～10m/s,推薦1～5m/s精度等級0.3級、0.5級、1.0級（隨口徑區分）輸出信號4～20mADC,負載≤750Ω；0～３KHz,5V有源，可變脈寬，高端有效頻率輸出：RS485接口工作壓力1.0MPa,1.6MPa,4.0MPa,16MPa（特殊）流體溫度-20℃～80℃,80℃～130℃，130℃～180℃ 參考襯里材質環境溫度傳感器-40℃～80℃;轉換器-15℃～50℃環境溫度≤85％ＲＨ（20℃時）電纜出口尺寸M20×1.5供電電源220VAC±10%;50Hz±1Hz;24VDC±10%功   耗≤8Ｗ外殼防護等級一體式：IP65分體式：傳感器IP68轉換器IP65接地環材質1Cr18Ni9Ti（不銹鋼）、HC（哈氏C）、Ti（鈦）、Ta（鉭）、Cu（銅）連接法蘭國標GB9119-88（DIN2051,BS4504）

電磁流量計襯里選型：

襯里材料主要性能zui高介質溫度適用范圍一體型分離型聚四氟乙烯 （F4）1.是化學生能zui穩定的一種塑料，能耐沸騰地鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有溶劑。2.耐磨性能不如聚氨酯橡膠。 3.抗負壓能力不如聚氯丁橡膠。70℃100℃ 150℃（需 特殊訂貨）1.濃酸、堿等腐蝕性介質 2.衛生類介質聚全氟乙丙類烯（F46） 同上 聚氟合乙烯 （Fs）    適用溫度上限較聚四氟     乙烯低，但成本也較低。70℃80℃ 聚氯丁橡膠1、 有極好的彈性，高度的扯斷力，耐磨性能好。2、 耐一般低濃度酸、堿、鹽介質腐蝕，不耐氧化性介質的腐蝕。80℃ 120℃（需特 殊訂貨）    水、污水、弱磨損性的泥漿礦漿聚氨酯橡膠        1、 耐磨性能極強     2、 耐腐蝕性能較差80℃    中性強磨損的礦漿、煤漿、泥漿

◆被測流體必須具備一定的導電性，導電率>5μS/CM

      zui大流量和zui小流量必須符合下表中的數：

口徑mm流量范圍m3/h（可測范圍）口徑mm流量范圍m3/hφ150.0636~6.36φ45057.23～5722.65φ200.11～11.30φ50070.65～7065.00φ250.18～17.66φ600101.74～10173.6φ400.45～45.22φ700138.47～13847.4φ500.71～70.65φ800180.86～18086.4φ651.19～119.4φ900228.91～22890.6φ801.81～180.86φ1000406.94～40694.4φ1002.83～282.60φ1200553.90～55389.6φ1506.36～635.85φ1600723.46～72345.6φ20011.3～1130.4φ1800915.62～91562.4φ25017.66～176.25.φ20001130.4～113040.00φ30025.43～2543.40φ22001367.78～136778.4φ35034.62～3461.85φ24001627.78～162777.6φ40045.22～4521.6φ26001910.38～191037.6

◆實際zui高工作壓力必須小于流量計的額定工作壓力。

◆zui高工作溫度和zui低溫度必須符合流量計規定的溫度要求。

◆確定是否有負壓情況存在。

◆若管道進行縮管，應考慮由于縮管引起的壓力損失是否會影響工藝流程。

◆從產品價格考慮，可以選擇較小口徑的電磁流量計，相對減少投資。

◆測潔凈水時，經濟流速時1.5－3m/s，測易結晶的溶液時，應適當?shù)靥岣吡魉伲?－4m/s為宜，起到自清掃，防止粘附沉積等作用；測礦漿等
◆耗性流體時，應適當降低流速，1.0－2m/s為宜，以降低對內襯和電極地磨損。實際應用很少超過7m/s，超過10m/s則更為罕見。

防護等級選擇

防護等級選用原則應根據以上要求及流量計工作環境選定。對一體式，應選擇IP65；對冷冰水等介質應選擇IP67或IP68的傳感器，防止傳感器內部結霜或結露。

結構選擇

考慮到安裝和使用方面的便利，優先選擇一體式流量計。當流量計安裝在地下或者很容易被水淹沒的地方，選擇防護等級為IP67或IP68的分體式流量計。當流量計被安裝在高溫管道或高腐蝕環境下，選擇分體式流量計。

輸出信號選擇

有源頻率輸出意味著不需要外接電源來完成輸出功能，而無源頻率輸出意味著需要外接電源來完成輸出功能。頻率輸出口可以配置為報警輸出來指示流量為反向（一直輸出低電平）或正向（一直輸出高電平），或頻率輸出來指示瞬時流量或累積流量的值。4-20mA可以用于輸出瞬時流量數值信號。

供電電源選擇

可使用220V AC或24V DC供電電源。從便于安裝與使用的角度考慮，應優先選擇220V AC。

安裝

環境條件

流量計，特別是帶智能液晶顯示屏幕的流量計，安裝位置應該盡量避免陽光直射，環境溫度要在5℃～55℃之間。

避開強干擾源

要選擇無強電磁場輻射的場所安裝流量計，避開例如電動機、變壓器、變頻器等一些容易引致電磁干擾的設備。流量計的測量原理基于法拉第電磁感應定律，它產生的原始信號非常微弱，不足毫伏。如果流量計附近有強電磁場輻射，將會影響測量的*度，甚至無法正常工作。

直管段長度

注意盡量避開渦流產生部件，如各種閥門、彎頭、旁路等，盡量延長流量計上下游直管段，必要時安裝整流管，確保流量計的上游直管段必須為5個DN(測量管徑)以上，下游保證在2個DN以上。

液體電導率必須均勻穩定

不要把流量計安裝在被測流體電導率極不均勻的地方。如果上游有不同介質注入，將會導致電導率不均勻，而且會影響測量。這種情況下，建議將注入口移到下游；如果必須從上游注入，則應該盡量遠離流量計。一般保持20個DN以上的距離為佳，以保證液體充分混合均勻。

保持電極軸線處于水準：流量計的連接應與安裝指南一致。

注: 如果受現場安裝條件限制，請保持允許傾斜角度≤45°。

無氣泡：在流量計安裝管道設計時應確保無氣泡產生。

流量計管路滿管

流量計可以水平、垂直和傾斜安裝。但是管路結構應保證測量管必須始終充滿液體（滿管）。管路設計時注意確保測量管段無氣泡，否則將會造成測量不穩定和偏差過大。

安裝方式的選擇

如果被測介質含有固體顆?；驖{液，建議垂直安裝（流向自下而上），避免固體顆粒沉積在流量計測量管內。流量計在水準或傾斜安裝時，其電極軸線應該處于水準位置。假如電極軸線與地面垂直，則上方的電極附近容易聚集氣泡。

管道安裝

避免流量計上下游管道不對中或傾斜，并保持與上下游法蘭對準。安裝前清除焊接殘?jiān)屯蛊鹞?，并墊上墊片。流量計裝到管道上后應禁止在該管段上進行電焊作業，防止襯里受損。

接地

由于電磁式流量計的感應信號很弱，易受雜訊影響。因此，傳感器、轉換器的基準電位必須與被測液體相同，共同接地。電磁式流量計兩側安裝接地環或接地電極的作用就是建立流量計殼體和液體的等電位。

普通金屬管道（一般不需要裝接地環）：管道本身接地良好時，接地線可省略，但必須通過流量計所配的接地線使殼體和液體相通。

絕緣管道（塑膠管、襯膠管等）：傳感器兩端應安裝接地環（或接地電極）并通過接地線使被測介質與大地短接。

陰極保護管道：管道法蘭之間用銅線相連，但必須與接地線絕緣。

注：當傳感器安裝在絕緣管道時，可免安裝接地環。

轉換器一方面向傳感器勵磁線圈提供穩定的勵磁電流，以達到磁感應強度B是個常量；同時把傳感器感應的電動勢放大轉換成標準的電流信號或頻率信號，便于流量的顯示、累計、控制與調節。圖所示為轉換器電路結構。
