- 渦街流量計在化肥生產中的應用
- 2019-08-21
- 一、概述

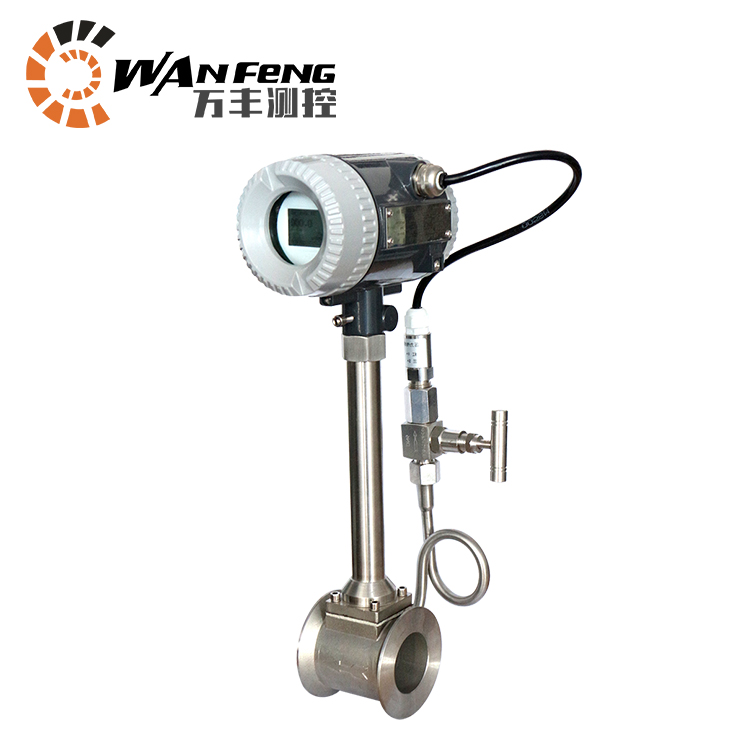

渦街流量計利用“卡門渦街”測量原理，測量封閉管道內介質的工況體積流量。因它具有其他流量計不可兼得的較多優點，20世紀70年代以來得到了迅速的發展。與渦輪流量計相比，它沒有可動的機械部件，從而維護量小，儀表常數穩定，容易在工作環境中保證準確度；與孔板流量計相比，它的測量范圍大、壓力損失小、準確度高。渦街流量計屬于流體振動式流量計，可用于測量飽和蒸汽、過熱蒸汽，各種氣體（如煤氣、天然氣、壓縮空氣、氧氣、氮?dú)?、氬氣、氫氣、二氧化碳等），水及低黏度、低溫液體（如鹽水、液氮）。汽液通用，無需實液標定；可準確測量封閉管道中蒸汽、氣體和液體的流量。有抗震、耐腐、高溫、防爆等多種類型供選用。通徑DN200以上為插入式，適用于冶金、化工、石油、煤氣、城市供排水、食品、紡織、礦山等工業過程，以及能源管理和環境工程行業。我廠32臺渦街流量計主要用于蒸汽、天然氣、二氧化碳、冷凝液等的測量。
二、渦街流量計的應用
下面結合我廠用于中壓蒸汽測量的FT-3002，談?wù)劀u街流量計的安裝、故障處理及維護。
1.渦街流量計的安裝
（1）渦街流量計應盡量安裝在遠離振動源和電磁干擾較強的地方。FT-3002安裝位置附近無電磁流量計等高頻率電磁設備。
（2）閥門位置和直管段長度選擇。一般來講，把渦街流量計安裝在閥門的上游，直管段較長，前后直管段要滿足渦街流量計的要求。我廠的中壓蒸汽由輔助鍋爐提供，中壓蒸汽的流量控制由調節閥完成。FT-3002的安裝位置距離調節閥大約200m左右，流量計前后直管段約20m左右，這樣由于調節閥調節帶來的流體振動就不會對渦街流量計的測量產生任何影響，保證了測量的穩定和準確。
（3）有縮頸、擴頸和彎管時，應配置合理的上、下游直管段，如果管道中有一個彎管接頭，那么流量計和漩渦發生體與彎管接頭應在同一平面。
（4）設計流量計的安裝管道時，應設計旁路管道，以便拆卸、維修和調試。新安裝的管道或維修過的管道，運行前應沖洗掉管內的鐵銹、水垢渣和污泥。FT-3002安裝位置較高，搭建了專門的維護平臺，保證了儀表維護人員的人身安全。
（5）要做好渦街流量計的防雨、防雷電工作。如果渦街流量計安裝在露天，就必須加裝遮雨帽，防止變送器表頭進水，造成電子元件故障；渦街流量計應當安裝在遠離高大設備及建筑物的地方，以防雷擊。
用通訊器調整好渦街流量計的量程、單位等參數。蒸汽流量受介質溫度和壓力的影響很大，所以在距離渦街流量計較近的合適位置應當安裝壓力變送器和溫度計，在DCS系統里，應當做好溫壓補償?shù)慕M態，保證測量的準確。
2.常見故障處理及維護
（1）參數整定故障。由于參數錯誤，導致儀表指示有誤。參數錯誤使得二次儀表滿度頻率計算錯誤。滿度頻率相差不多會使指示長期不準，實際滿度頻率大于計算的滿度頻率會使指示大范圍波動，無法讀數，而資料上參數的不一致性又影響了參數的*終確定，*終通過重新標定結合相互比較確定了參數，解決了這一問題。
（2）二次儀表故障。這部分故障較多，包括：一次儀表電路板有斷線之處，量程設定有個別位顯示壞，K系數設定有個別位顯示壞，使得無法確定量程設定以及K系數設定，通過修復相應的故障，問題得以解決。
（3）四路線路連接問題。部分回路表面上看線路連接得很好，仔細檢查，有的接頭實際已松動造成回路中斷，有的接頭雖連接很緊但由于副線問題緊固螺釘緊固在了線皮上，也使得回路中斷。
（4）漩渦變送器輸出信號不穩。漩渦發生體和儀表測量管結垢或阻塞，清洗變送器即可解決問題。
（5）如果是分體式的渦街流量計，應當經常檢查接線是否正常。
（6）定期對渦街流量計進行校驗。校驗時應當選擇具有相關資質的校驗機構。
（7）在非檢定期內，如果工藝條件具備，應當拆下流量計，清洗漩渦發生體，清除發生體上的結垢。
（8）儀表的數據資料的管理應引起足夠的重視，以利于日后的工作。
三、結束語
渦街流量計在我廠的大量應用，減少了儀表維護人員的工作量，節約了人工成本。渦街流量計故障率低，節約了材料成本。渦街流量計的高精度、高可靠性，保證了裝置的生產正常，提高了單位的經濟效益。渦街流量計在我廠的成功應用值得在同行業推廣
-
