儀表在工業生產過程中，起著對工藝參數進行檢測、顯示、記錄或控制的重要作用。工藝生產過程的檢測是了解和控制工業生產的基本手段，只有在任何時刻都能準確地了解工藝過程的全貌，并進行控制，才能保證生產過程順利，并以高的生產率、小的消耗生產出合格的產品。

所以，別看儀表不起眼，卻是*不可缺少的!今天小編帶大家學習各類儀表的選型，非常全面!

今天小為大家介紹自動化儀表、溫度儀表、壓力儀表、流量儀表、物位儀表的選型。

Ⅰ、自動化儀表選型的一般原則

檢測儀表(元件)及控制閥選型的一般原則如下：

1.工藝過程的條件

工藝過程的溫度、壓力、流量、粘度、腐蝕性、毒性、脈動等因素是決定儀表選型的主要條件，它關系到儀表選用的合理性、儀表的使用壽命及車間的防火、防爆、保安等問題。

2.操作上的重要性

各檢測點的參數在操作上的重要性是儀表的指示、記錄、積算、報警、控制、遙控等功能選定依據。一般來說，對工藝過程影響不大，但需經常監視的變量，可選指示型;對需要經常了解變化趨勢的重要變量，應選記錄式;而一些對工藝過程影響較大的，又需隨時監控的變量，應設控制;對關系到物料衡算和動力消耗而要求計量或經濟核算的變量，宜設積算;一些可能影響生產或安全的變量，宜設報警。

3.經濟性和統一性

儀表的選型也決定于投資的規模，應在滿足工藝和自控的要求前提下，進行必要的經濟核算，取得適宜的性能/價格比。

為便于儀表的維修和管理，在選型時也要注意到儀表的統一性。盡量選用同一系列、同一規格型號及同一生產廠家的產品。

4.儀表的使用和供應情況

選用的儀表應是較為成熟的產品，經現場使用證明性能可靠的;同時要注意到選用的儀表應當是貨源供應充沛，不會影響工程的施工進度。

Ⅱ、溫度儀表的選型

一、一般原則

1 單位及標度(刻度)

溫度儀表的標度(刻度)單位，統一采用攝氏溫度(℃)。

2 檢出(測)元件插入長度

插入長度的選擇應以檢出(測)元件插至被測介質溫度變化靈敏具有代表性的位置為原則。但在一般情況下，為了便于互換，往往整個裝置統一選擇一至二擋長度。

在煙道、爐膛及帶絕熱材料砌體設備上安裝時，應按實際需要選用。

檢出(測)元件保護套材質不應低于設備或管道材質。如定型產品保護套太薄或不耐腐蝕(如鎧裝熱電偶)，應另加保護套管。

安裝在易燃易爆場所的就地帶電接點的溫度儀表、溫度開關、溫度檢出(測)元件和變送器等，應選用防爆型。

二、就地溫度儀表的選型

1 *度等級

一般工業用溫度計：選用1.5級或1級。

精密測量和實驗室用溫度計：應選用0.5級或0.25級。

2 測量范圍

*高測量值不大于儀表測量范圍上限值的90%，正常測量值在儀表測量范圍上限值的1/2左右。

壓力式溫度計測量值應在儀表測量范圍上限值的1/2～3/4之間。

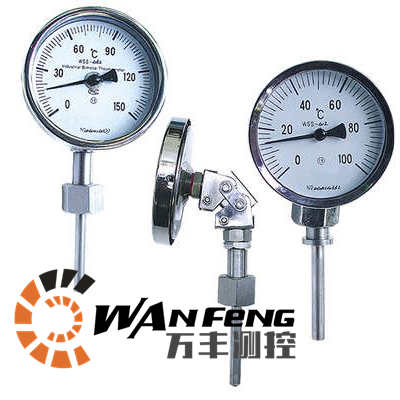

3 雙金屬溫度計

在滿足測量范圍、工作壓力和*度的要求時，應優先選用。

表殼直徑一般選用φ100mm，在照明條件較差、位置較高及觀察距離較遠的場所，應選用φ150mm。

儀表外殼與保護管連接方式，一般應選用萬向式，也可以按照觀測方便的原則選用軸向式或徑向式。

4 壓力式溫度計

適用于-80℃以下低溫、無法近距離觀察、有振動及*度要求不高的就地或就地盤顯示

5 玻璃溫度計

僅用于測量*度較高、振動較小、無機械損傷、觀察方便的特殊場合。但是，由于汞害，不宜使用玻璃水銀溫度計。

6 基地式儀表

就地或就地盤裝測量、控制(調節)儀表，宜選用基地式溫度儀表。

7 溫度開關

適用于溫度測量需要接點訊號輸出的場合。

三、集中溫度儀表的選型

1 檢出(測)元件

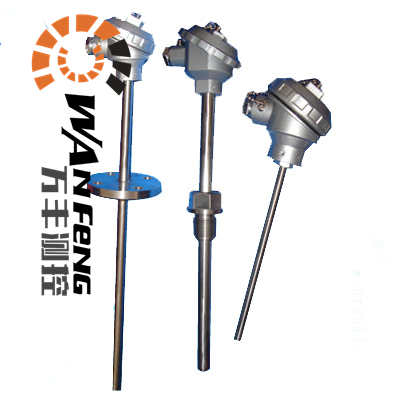

(1)根據溫度測量范圍，選用相應分度號的熱電偶、熱電阻或熱敏電阻。

(2)熱電偶適用于一般場合。熱電阻適用于無振動場合。熱敏電阻適用于要求測量反應速度快的場合。

(3)根據測量對象對響應速度的要求，可選用下列時間常數的檢出(測)元件：

熱電偶：600s、100s和20s三級;

熱電阻：90～180s、30～90s、10～30s和<10s四級;

熱敏電阻：<1s。

(4)根據使用環境條件，按下列原則選用接線盒：

普通式：條件較好的場所;

防濺式、防水式：潮濕或露天的場所;

隔爆式：易燃、易爆的場所;

插座式：僅適用于特殊場合。

(5)一般情況可選用螺紋連接方式，對下列場合應選用法蘭連接方式：

在設備、襯里管道和有色金屬管道上安裝;

結晶、結疤、堵塞和強腐蝕性介質：

易燃、易爆和劇毒介質。

(6)在特殊場合下使用的熱電偶、熱電阻：

溫度高于870℃、氫含量大于5%的還原性氣體、惰性氣體及真空場合，選用鎢錸熱電偶或吹氣熱電偶;

設備、管道外壁和轉體表面溫度，選用表面或鎧裝熱電偶、熱電阻;

含堅硬固體顆粒介質，選用耐磨熱電偶;

在同一個檢出(測)元件保護套管中，要求多點測溫時，選用多點(支)熱電偶;

為了節省特殊保護管材料(如鉭)，提高響應速度或要求檢出(測)元件彎曲安裝時，可選用鎧裝熱電偶。

2 變送器

與接受標準信號顯示儀表配套的測量或控制系統，選用變送器。

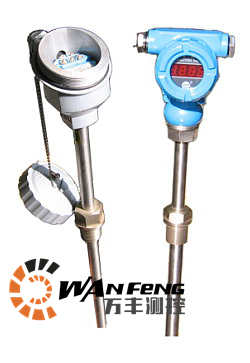

在滿足設計要求的情況下，推薦選用一體化溫度變送器。

3 顯示儀表

(1)單點顯示選用一般指示儀，多點顯示宜選用數字式指示儀，要求查閱歷史數據的，宜選用一般記錄儀。

(2)信號報警系統，宜選用帶接點訊號輸出的指示儀或記錄儀。

(3)多點記錄宜選用中型記錄儀(如30點記錄儀)。

4 附屬設備的選型

(1)當多點共用一臺顯示儀表時，應選用質量可靠的切換開關

(2)采用熱電偶測量1600℃以下的溫度，當冷端溫度變化使測量系統不能滿足*度要求，而配套顯示儀表又無冷端溫度自動補償功能時，應選用冷端溫度自動補償器。

(3)補償導線

a.根據熱電偶的支數、分度號和使用環境條件，應選用符合要求的補償導線或補償電纜。

b.按使用環境溫度選用不同級別補償導線或補償電纜：

-20～+100℃選用普通級;

-40～+250℃選用耐熱級。

c.有間斷電加熱或強電、磁場的場所，應選用屏蔽補償導線或屏蔽補償電纜。

d.補償導線的截面積，應按其敷設長度的往復電阻值，以及配套顯示儀表、變送器或計算機接口允許輸入外部電阻來確定。
