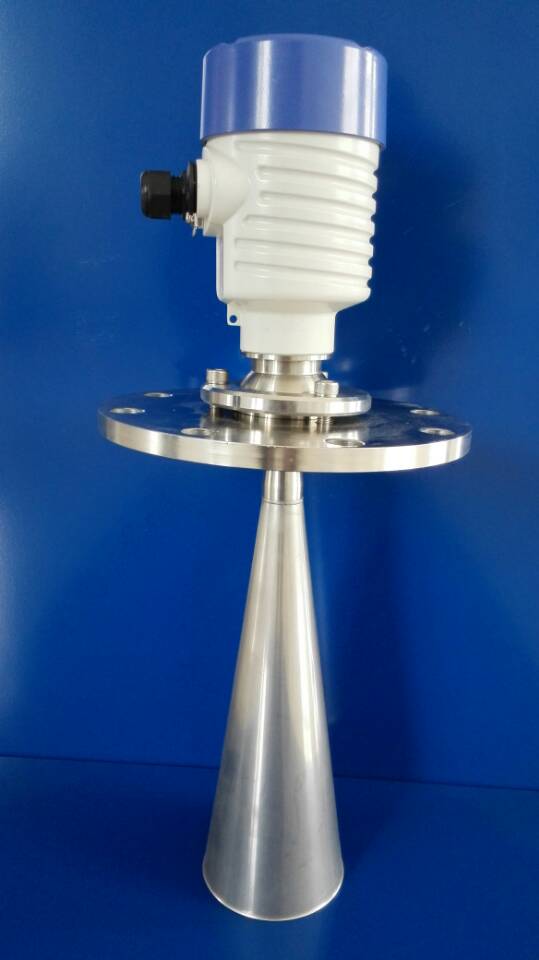

- 高頻雷達液位計
- 雷達液位計簡介
WF系列智能雷達液位計是**的雷達式物位測量儀表，測量距離*大30米，可以用于存儲罐、中間緩沖罐或過程容器的物位測量，輸出4-20mA模擬信號。
雷達液位計應用
◆ 采用**的非接觸式測量
◆ 采用極其穩定的材料制造
◆ 測量液體、固體介質的物位
◆ 可以測量所有介電常數>1.8的介質
◆ 測量范圍0…20m(可以擴展到30米)
◆ 采用兩線制、回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸
◆ 4-20mA輸出或數字型信號輸出
◆ 分辨率1mm
◆ 不受噪音、蒸汽、粉塵、真空等工況影響
◆ 不受介質密度、粘稠度和溫度的變化的影響
◆ 過程壓力可達4MPa
◆ 過程溫度可達250℃
雷達液位計原理
由電子單元產生微波脈沖，經傳感器發射并接收。雷達脈沖波以光速運行，運
行時間可以通過電子部件被轉換成物位信號。這是一種可以確保極短時間內穩定和
*測量的特殊的時間延伸方法。
即使在工況較復雜的情況下，存在虛假回波，用*新的微處理技術和調試軟件
也可以準確的識別出物位的回波。
輸入
傳感器接收反射的微波脈沖并將其傳給電子線路，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2 (其中C為光速)
因空罐的距離E已知，則物位L為：
L=E－D
輸出
通過輸入空罐高度E (＝零點)，滿罐高度F(=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4…20mA輸出。
-
