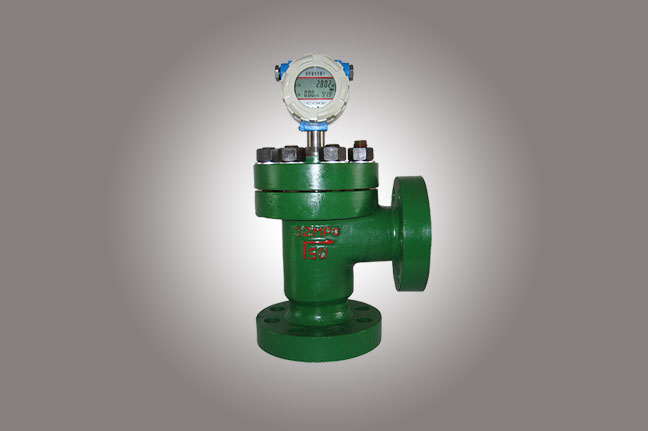

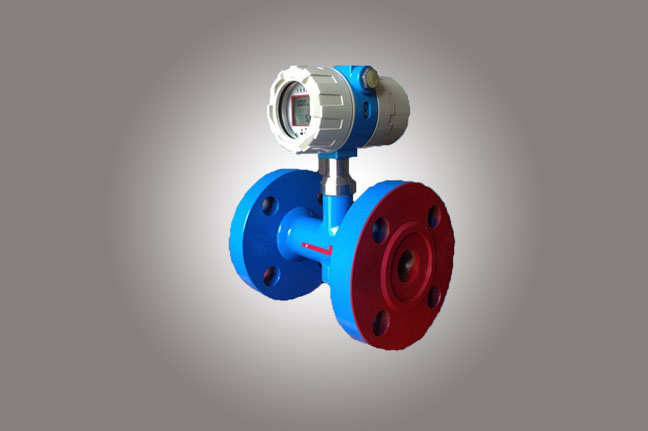

- 磁電式流量計
一．磁電式流量計概述
智能磁電流量計是一種速度式流量儀表，是集信號檢測及微電子智能化技術于一體的*智能流量儀表，流量計由流量傳感器（一次儀表）和智能積算儀（二次儀表）組成。流量計由于電磁技術和智能技術的*結合使其兼有旋渦流量計和電磁流量計兩種儀表的優點，并大大提高了流量計的抗震性,可靠性及穩定性，可水平、垂直或傾斜任意角度安裝，對上游直管段要求較低。流量傳感器（一次表）采用不銹鋼材料，無襯里及可動部件，不易堵塞、耐磨、抗腐蝕。智能積算儀（二次儀表）采用微功耗技術，堿性電池供電，可用于無電源場所使用；更換一次電池可連續使用 2 年以上。它不僅能顯示日期、總流量和瞬時流量，而且能存儲 2000 個以上的日流量數據以備查詢。內部的單片機設有六段線性流量誤差修正功能，使計量精度得到保證。小流量信號切除功能，用戶可設置下限率，從而切除干擾性小流量信號。信號輸出種類齊全，脈沖信號輸出（1000－10000 個/m3 ）、4－20mA信號輸出、RS485 信號輸出（可提供配套的通訊協議及軟件），為計算機自動化管理提供方便。
磁電流量計主要優點:
l 無機械可動部件、可靠性高，結構簡單牢固、穩定性好；
l 比應力式等的渦街流量計抗震性能強，可用于管道有震動的場合；
l 壓力損失小（約為孔板流量計的1/4～1/2）、量程比寬（可達30∶1）；
l 采用高性能放大電路，抗干擾能力強，使整機工作更可靠、性能更穩定；
l 應用*的微功耗新技術，整機功耗≤80μA；
l 采用E2PROM數據存儲技術，可防止換電池或突然掉電時數據丟失。
l 具有就地顯示瞬時流量、總量、日流量和××××年××月××日，可帶脈沖輸出或4—20mA模擬信號輸出或RS—485通訊，也可用手抄器抄表（用戶要求時可特制）。
二．磁電式流量計工作原理
本磁電式流量計是利用卡門渦街原理與法拉第電磁感應定律相結合，導電液體流入流量計后，流體在旋渦發生體（三角柱）的兩側下游產生周期性、內旋的、相互交錯的渦列。渦列切割了磁力線而感應出電動勢，該交變的電動勢被電極拾取。 二次儀表把微弱的流量信號放大并饋入微處理器，完成數據的采集、放大和處理，實現流體的瞬時流量、累計流量的顯示及數據的輸出，并可與微機系統之間進行通訊和控制。
-
