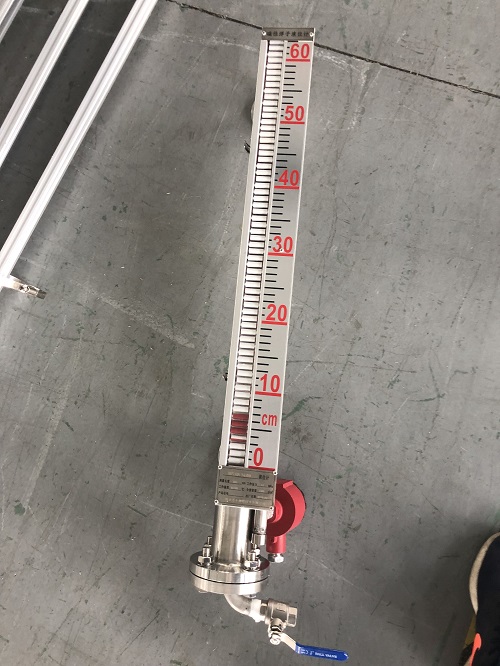

氨水磁翻板液位計
氨水用磁翻板液位計原理及優點：

氨水用磁翻板液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的*磁鋼通過磁耦合傳遞到現場指示器，驅動紅白翻柱轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

防腐型磁翻板液位計適合容器內液體的液位、界位的測量，除現場指示，還可配遠傳變送器、報警(控制)開關，指示功能齊全。指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受儲槽高度限制，指示機構與被測介質完全隔離，因而密封性好，可靠性高，使用安全。結構簡單，安裝方便，維護費用低。

一、氨水用磁翻板液位計技術參數：

測量范圍：150～8000mm

工作壓力：1.6MPa，2.5MPa；4.0MPa；6.3MPa

工作溫度: -20～100℃；-20～200℃；0～400℃

精度:±10mm

介質密度: 0.5～2.0g/cm3

介質密度差: ≥150kg/m3(測量界位)

環境振動：頻率≤25Hz 振幅≤0.5mm

跟隨速度: ≤0.08m/s

介質粘度: ≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,

可選用加熱夾套型液位計

過程連接:側裝式安裝法蘭: DN20PN2.5；DN25PN4.0；DN25PN6.3

法蘭標準:HG20592～20635-97其它法蘭標準請用戶注明。

材質：旁路管：1Cr18Ni9Ti;304;316L，304+PTFE

浮子：鈦,304,316，304+PTFE

產品分類及選型

根據安裝形式不同,磁性液位計可分為側裝式和頂裝式兩大類。根據工藝條件不同，磁性液位計的結構也不相同，其中側裝式可分為基本型、中溫中壓高溫高壓型、衛生型、低密度型、防腐型（PP防腐型、PTFE防腐型）、保溫型（夾套加熱型伴熱型）、真空夾套型、平衡傳動型、PP型、低溫防霜型；頂裝式可分為基本型、無護管型、防腐頂裝型（PP防腐頂裝型、PTFE防腐頂裝型）、旁通頂裝型、液化氣專用頂裝型

正常工作條件

（1）環境溫度：-10℃~60℃

（2）相對濕度：＜90%

（3）大氣壓力：86~106kPa

（4）除大地磁場外，在儀表周圍應無其它外磁場存在。

4. 產品基本參數

液位計本體：

公稱壓力：0.6、1.0、1.6、2.5、4.0、6.4、16MPa

介質溫度：-100℃~+420℃

介質粘度：≤0.2Pa·s

介質密度：≥ 3

0.45g/cm

量程范圍：300mm~15000mm（指上、下引液管法蘭中心距）

主體材質：0Cr18Ni9、0OCr17Ni14Mo2、PVC、PP、PTFE，應符合相應產品標準。特殊需要的

另咨詢。

配套變送器：

量程范圍：300mm~15000mm

輸出信號：4~20mA（如需要，可加HART協議）

防爆等級：隔爆型：ExdⅡCT4---T6 本安型：ExiaⅡCT6

防護等級：IP65

液位計選型注意事項

1、必須準確提供以下技術參數：

（1）測量范圍（側裝式液位計為下下法蘭中心距，頂裝式液位計為設備高度）

（2）法蘭標準及規格

（3）工作溫度及工作壓力

（4）介質名稱及密度

（5）接液材質
　
