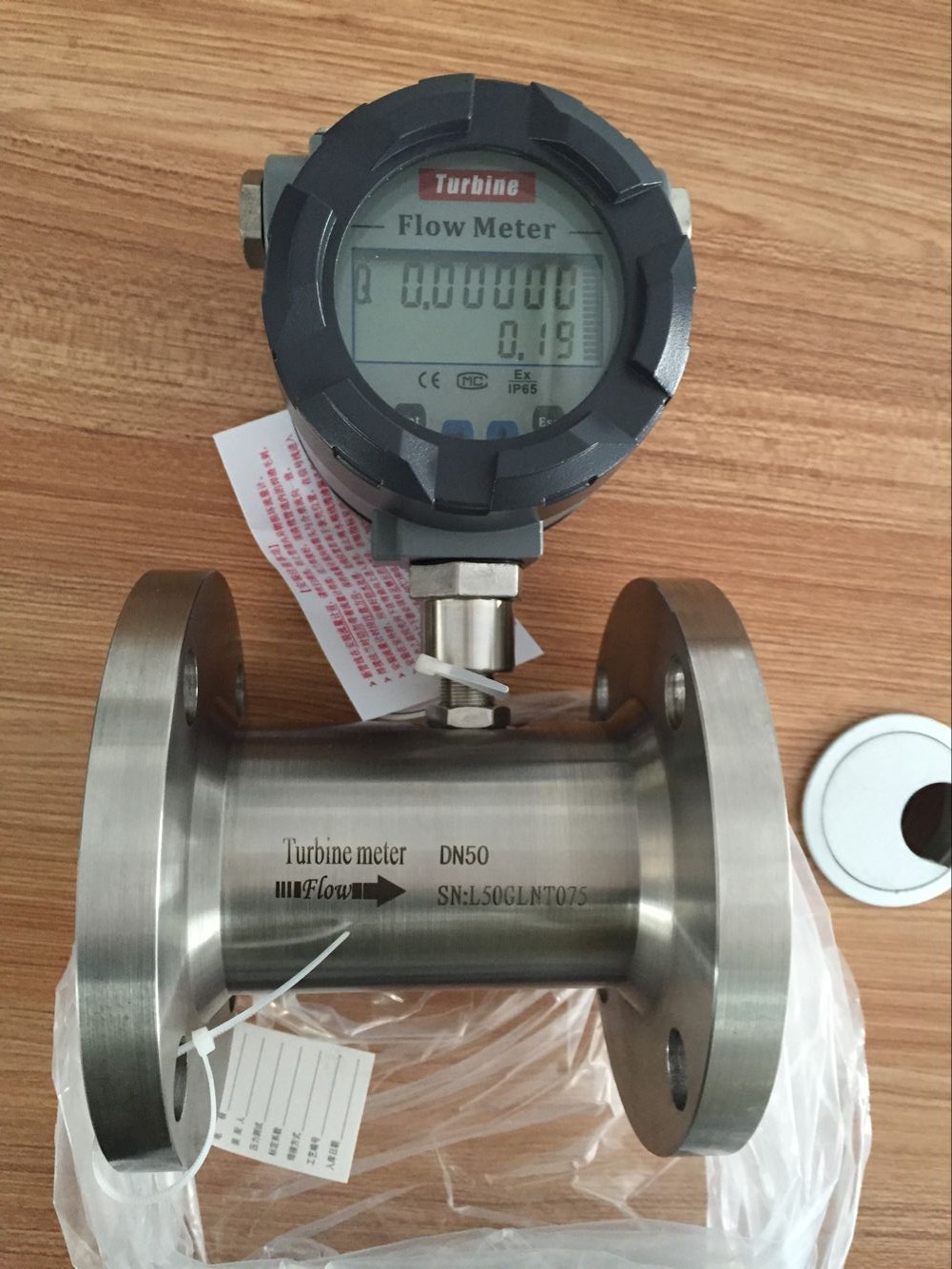

- 電池供電渦輪流量計，24V+電池雙供電
電池供電渦輪流量計傳感器與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式(ExmIIT6),可在有爆炸危險的環境中使用。
液體渦輪流量計采用*的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的*智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。
WFLWGY-B型：供電電源采用3.2V10AH鋰電池（可連續運行4年以上）；無信號輸出功能。WFLWGY-C型：供電電源采用24VDC外供電，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要，可增加RS485或HART通訊。
工作原理：

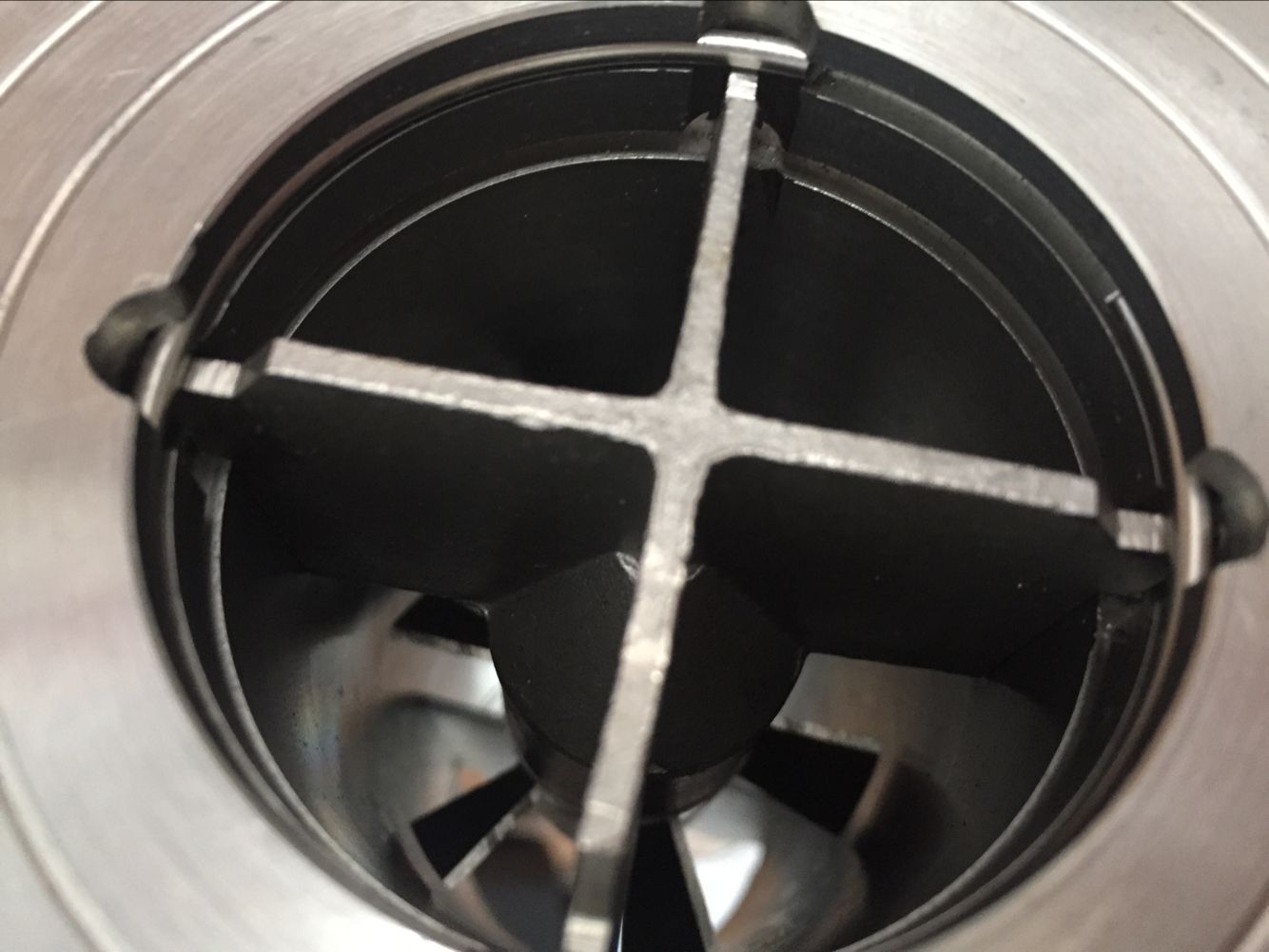

液體渦輪流量計當被測流體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，葉輪的轉動周期地改變磁電轉換器的磁阻值。檢測線圈中的磁通隨之發生周期性變化，產生周期性的感應電勢，即電脈沖信號，經放大器放大后，送至顯示儀表顯示。
電池供電液體渦輪流量計技術參數：執行標準
渦輪流量傳感器（JB/T9246-1999）
儀表口徑及連接方式
4、6、10、15、20、25、32、40、50、65、80采用螺紋連接
精度等級
±1%R、±0.5%R、±0.2%R（需特制）
量程比
1:10；1:15；1:20
傳感器材質
304不銹鋼、316（L）不銹鋼等
使用條件
介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃
相對濕度：5%～90% 大氣壓力：86Kpa～106Kpa信號輸出功能
脈沖信號、4～20mA信號
通訊輸出功能
RS485通訊、HART協議等
工作電源
外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等
內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。
信號線接口
基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20*1.5
防爆等級
ExiaIICT4或ExdIIBT6
防護等級
IP65或更高（可訂制）
渦輪流量計（甲醇流量計）產品特點
.高*度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R；
.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的*度，在貿易結算中是優先選用的流量計；
.輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
.可獲得很高的頻率信號（3~4kHz），信號分辨力強；
.范圍度寬，中大口徑可達1:20，小口徑為1:10；
.結構緊湊輕巧，安裝維護方便，流通能力大；
.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
流量計產品分類：
1．按儀表功能分類，LWGY系列 渦輪流量計可分為2大類，即：
■渦輪流量傳感器/變送器
■智能一體化渦輪流量計
2．功能說明
渦輪流量傳感器/變送器
該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。
該類渦輪流量產品均分為基本型和防爆型（ExdIIBT6）兩種，按照不同的輸出信號，該類產品可分為LWGY-N型和LWGY-A型
LWGY-A型變送器：24VDC供電，二線制4-20mA 輸出，信號傳輸距離≤1000。測量范圍及工作壓力
儀表口徑
（mm）
正常流量范圍
（m³/h）
擴展流量范圍
（m³/h）
默認安裝方式及耐壓等級
可選安裝方式及默認耐壓等級
特制耐壓等級
（MPa）
DN4
0.04～0.25
0.04～0.4
螺紋安裝、6.3Mpa
法蘭安裝、2.5MPa
12、16、25
DN6
0.1～0.6
0.06～0.6
螺紋安裝、6.3Mpa
法蘭安裝、2.5MPa
12、16、25
DN10
0.2～1.2
0.15～1.5
螺紋安裝、6.3Mpa
法蘭安裝、2.5MPa
12、16、25
DN15
0.6～6
0.4～8
螺紋安裝、6.3Mpa
法蘭安裝、2.5MPa
4.0、6.3、12、16、25
DN20
0.8～8
0.45～9
螺紋安裝、6.3Mpa
法蘭安裝、2.5MPa
4.0、6.3、12、16、25
DN25
1～10
0.5～10
螺紋安裝、6.3Mpa
法蘭安裝、2.5MPa
4.0、6.3、12、16、25
DN32
1.5～15
0.8～15
螺紋安裝、6.3Mpa
法蘭安裝、2.5MPa
4.0、6.3、12、16、25
DN40
2～20
1～20
螺紋安裝、6.3Mpa
法蘭安裝、2.5MPa
4.0、6.3、12、16、25
DN50
4～40
2～40
法蘭安裝、2.5Mpa
螺紋連接、6.3MPa
4.0、6.3、12、16、25
DN65
7～70
4～70
法蘭安裝、1.6Mpa
螺紋連接、6.3MPa
4.0、6.3、12、16、25
DN80
10～100
5～100
法蘭安裝、1.6Mpa
螺紋連接、6.3MPa
4.0、6.3、12、16、25
DN100
20～200
10～200
法蘭安裝、1.6Mpa
4.0、6.3、12、16、25
DN125
25～250
13～250
法蘭安裝、1.6Mpa
2.5、4.0、6.3、12、16
DN150
30～300
15～300
法蘭安裝、1.6Mpa
2.5、4.0、6.3、12、16
DN200
80～800
40～800
法蘭安裝、1.6Mpa
2.5、4.0、6.3、12、16
公稱通徑 L(mm)
G
K（mm）
D（mm）
n（孔數）
4
225
G1/2
6
225
G1/2
10
345
G1/2
15
75
G1
Φ65
Φ14
4
20
80
G1
Φ75
Φ14
4
25
100
G5/4
Φ85
Φ14
4
32
140
G2
Φ100
Φ14
4
40
140
G2
Φ110
Φ18
4
50
150
G5/2
Φ125
Φ18
4
65
170
Φ145
Φ18
4
80
200
Φ160
Φ18
8
100
220
Φ180
Φ18
8
125
250
Φ210
Φ18
8
150
300
Φ240
Φ22
8
200
360
Φ295
Φ22
12
產品分類
產品圖片 儀表型號 LWGY-N2 LWGY-A LWGY-E 信號輸出 脈沖 4-20mA 4-20mA/脈沖 供電電源 +24VDC±15% +24VDC±15% 24VDC±15% 24VDC±15% 24VDC±15% 精度等級 1.0～0.5級 1.0～0.5級 1.0～0.5級 測量范圍 標準量程 標準量程 標準量程或擴展量程 顯示器 無 無 有 通訊接口 無 無 可選RS485 通訊協議 無 無 Moubus HART 儀表材質 不銹鋼 不銹鋼 不銹鋼 防爆等級 無 ExdIIBT6或ExiaIICT4 ExdIIBT6或ExiaIICT4 防護等級 IP60 IP65 IP65 整機功耗 < 1W < 1W < 1W 儀表通經 DN4～DN250 DN4～DN250 DN4～DN250 介質溫度 -20℃～120℃ -20℃～120℃ -20℃～120℃ 環境溫度 -30℃～60℃ -30℃～60℃ -30℃～60℃ 四、儀表選型
型  號
說明
WF-LWGY-
□
/□
/□
/□
/□
/□
/□
公稱通徑
4
4mm
6
6mm
10
10mm
15
15mm
20
20mm
25
25mm
32
32mm
40
40mm
50
50mm
65
65mm
80
80mm
100
100mm
125
125mm
150
150mm
200
200mm
類型
N
傳感器型:+12V或24V供電,輸出三線制脈沖信號
A
變送器型:+24V供電,輸出二線制4～20mA
B
智能型：鋰電池供電,現場顯示無信號輸出
C
智能型：+24V供電,現場顯示并輸出二線制4～20mA
C1
智能型：+24V供電,現場顯示并帶有RS485通訊協議
C2
智能型：+24V供電,現場顯示并帶有HART通訊協議
精度等級
5
0.5級
10
1.0級
2
0.2級(協商訂貨，生產周期較長)
渦輪類型
W
擴展測量范圍
S
標準測量范圍
防  爆
S
304不銹鋼
L
316（L)不銹鋼
材  質
N
非防爆型
E
防爆型，ExdIIBT6
壓力等級
N
常規(參照表2）
H(x)
高壓(參照表2）
注:DN15～DN40常規為螺紋連接,如希望采用法蘭連接,請?jiān)凇肮Q通徑”后加“(FL)”例如:選用一臺法蘭連接式防爆型渦輪流量計測量柴油,管道為DN40,現場需要顯示并遠傳電流信號,要求精度0.5級,304不銹鋼材質，儀表耐壓16MPa測量范圍為標準量程，其產品型號應為:WF-LWGY-40(FL)/C/05/S/S/E/H16。
-
