消防水箱液位計

致力于為客戶提供滿意的過程控制解決方案，選型，報價，訂購，安裝調試等服務。

報價須知：測量距離（法蘭中心距），法蘭尺寸，頂裝或側裝，測量介質，溫度，壓力等工況。

一、磁翻板液位計（消防水箱液位計）詳細資料：
WFUHZ磁性翻柱液位計（又稱磁翻板液位計、磁性浮子液位計，磁性液位計）是根據磁性原理、阿基米德（浮力定律）等原理巧妙地結合機械傳動的特性而開發研制的一種專門用于液位測量的裝置；其中側裝式磁翻柱液位計是*基本的一種產品，其余的各種產品都是在其基礎上的延伸；在檢測液位的同時我們賦予它們更多的實用功能。

二、磁翻板液位計（消防水箱液位計）工作原理
在您選用此產品前我們先將磁性翻柱液位計的工作原理作一簡單的介紹。磁翻柱液位計又稱磁性浮子液位計或磁翻板液位計，它通過氣相和液相連接法蘭與容器相連接。UHZ/C系列磁翻柱液位計根據浮力和磁耦合原理，測量筒內磁性浮子隨被測液面的升高（降低）驅動測量筒外部顯示器上的雙色翻柱旋轉180℃顯示紅色（反向旋轉180℃顯示白色）實現了測量和顯示被測液面位置的目的。具體解釋就是：系列磁翻柱液位計它有一容納浮球的腔體我們稱其為主體管或外殼，它通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；這時候我們并不能看到液位，所以我們?cè)谇惑w的外面裝了一個翻柱顯示器，因?yàn)槲覀冊谥圃旄∏驎r(shí)在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色（液面以下紅色、以上白色），兩色交界處即是液面的高度。每個磁翻柱雙色軸向?qū)ΨQ(chēng)結構，兩個磁翻柱間的間距為10mm或20mm，分別以白色和紅色來指示氣相部分和液相部分，也可選擇下部白色表示液體部分上部紅色表示氣體部分。紅色與白色交接處就是液相與氣相的分界處。該液位計也能用于兩種不同密度介質的界面測量。
WFUHZ系列磁翻柱液位計控制型是在磁翻板液位計的基礎上增加了磁控開關，在監測液位的同時磁控開關信號可用于對液位進行控制或報警；遠傳型是在磁翻柱液位計的基礎上增加了4~20mA 變送傳感器，在現場監測液位的同時將液位的變化通過變送傳感器、線纜及儀表傳到控制室，實現遠程監測和控制。
水箱液位計價格，廠家，優勢

三、消防水箱用磁翻板液位計產品特點
WFUHZ系列磁翻柱液位計的接液零部件材料采用321、316、316L、304、321襯PTFE（聚四氟乙烯）、PVC、PP等材料，運行穩定、可靠本產品符合HG/T2742-95，法蘭執行HG/20592-97標準。

四、磁翻板液位計產品優勢
1.設計簡單、緊湊、堅固可靠、壽命長、免維護，能長年在戶外安裝使用；
2.測量管與液位顯示部分、液位發送器、報警開關在耐壓、耐氣上是完全隔離的；
3.工作壓力范圍寬，耐壓≤16MPa；
4.工作溫度范圍寬，普通型≤350℃、遠傳型≤80℃、防腐型≤120℃
5.**用于強腐蝕性、易燃、易爆、有毒等液位測量；
6.各型號均可選配一個或數個保持ON/OFF報警開關，實現高低液位自動報警；
7.各型號均可選配4-20mA液位傳感器，實現遠距離集中測量與控制。

五、應用領域
WFUHZ系列磁翻柱液位計能**用于石油、化工、油田、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油品、液化氣、液氨、強酸堿液、發電廠鍋爐汽包、除氧器、疏水箱、回水箱、高低壓加熱器、凝結器、蒸發器以及其他壓力容器內與 321 、304、321+內襯（F46、F4、PTFE）、316、316L、PVC、PP相容液體介質的液位、液面及兩種不同介質界面測量與顯示。有多種安裝形式供用戶選擇，以適應不同場合、環境的要求。本安和隔爆二種形式的防爆類型可滿足不同使用場合的要求。

六、特殊要求
為滿足不同場合和環境的需要可附加如下選項：
1.各型號均可選配無源自保持ON/OFF報警開關，實現高低液位自動控制或報警；
2.各型號均可選配4-20mA液位傳感器，實現遠距離集中測量與控制。
3.液位計底部排污閥，方便使用中排污。
磁翻板液位計技術參數：

測量范圍：150～8000mm

工作壓力：1.6MPa，2.5MPa；4.0MPa；6.3MPa

工作溫度: -20～100℃；-20～200℃；0～400℃

精度:±10mm

介質密度: 0.5～2.0g/cm3

介質密度差: ≥150kg/m3(測量界位)

環境振動：頻率≤25Hz 振幅≤0.5mm

跟隨速度: ≤0.08m/s

介質粘度: ≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,

可選用加熱夾套型液位計

過程連接:側裝式安裝法蘭: DN15,DN20PN1.6；DN25PN1.6；DN32PN1.6

法蘭標準:HG20592～20635-97其它法蘭標準請用戶注明。

材質：旁路管：1Cr18Ni9Ti;304;316L，304+PTFE

浮子：鈦,304,316，304+PTFE

液位計選型注意事項

1、必須準確提供以下技術參數：

（1）測量范圍（側裝式液位計為下下法蘭中心距，頂裝式液位計為設備高度）

（2）法蘭標準及規格

（3）工作溫度及工作壓力

（4）介質名稱及密度

（5）接液材質

水箱液位計高低液位報警控制
消防水箱磁翻板液位計結構圖，側裝式，頂裝式
水箱用磁翻板液位計安裝

水箱投入式液位計產品概述

投入式液位計產品采用不銹鋼隔離膜片的感壓傳感器作為信號測量元件，經計算機自動測試，用激光調阻工藝進行了寬溫度范圍的零點和靈敏度溫度補償。放大電路位于不銹鋼殼體內，將傳感器信號轉化為標準輸出信號，充分發揮了擴散硅傳感器的技術優勢。

本產品抗干擾、溫度漂移小、穩定高，具有很高的測量精度，**應用在城市供排水、水庫、河流、海洋、工廠水循環等部門的水位控制，以及各類敞開式容器的液位測量，是工業自動化領域*為便捷的液位測量?jī)x表。

投入式液位計（水箱投入式液位計）使用要求

1、測量介質：溫度<80℃，密度介于0.8～1.1g/cm3，非腐蝕，不防爆
2、量程：0.2～50米

投入式液位計（水池液位計）產品原理

傳感器表面受到的壓力與液面高度的關系為：Ρ = ρgH + Po
P ：變送器迎液面所受壓力
ρ：被測液體密度
g ：當?shù)刂亓铀俣?br style="padding: 0px; margin: 0px; font-size: 15px; line-height: 30px;" /> H ：變送器投入液體的深度
Po ：液面上大氣壓

當傳感器投入到液體中某一深度時，被測介質的壓力引入到傳感器的正壓腔，通過線纜導氣管將液面上的大氣壓力Po與傳感器的負壓腔相連，以抵消傳感器正面的Po，使傳感器測得壓力為ρgH，從而得到液面深度。

投入式液位計產品參數

測量介質	水或與接觸材質兼容的液體
整體材質	隔離膜片：316L不銹鋼(接觸) 探頭：304/316L不銹鋼(接觸) 密封件：丁腈橡膠(接觸) 線纜：聚氨酯等(接觸) 接線盒：壓鑄鋁(非接觸)
量程范圍	0.2～50米(根據用戶定制)
輸出信號	4～20mA、RS485(標準Modbus-RTU協議)
供電電壓	標準24VDC(12～36V)
精度等級	0.2%FS、0.5%FS
工作條件	介質溫度：-40～60℃、環境溫度：-40～85℃
溫度補償	-10～60攝氏度
抗震性能	10g(20…2000Hz)
過載能力	200%滿量程
響應頻率	模擬信號輸出<500Hz，數值信號輸出<5Hz
穩定性能	±0.1% FS/年
溫度漂移	±0.01% FS/℃(溫度補償范圍內)
整體重量	探頭與接線盒≈1100g 線纜每米≈60g
防護等級	探頭IP68 接線盒IP65
*大功率	電流型≤0.02Us(W) 數字型≤0.02Us(W) 注意：Us為供電電壓
負載特性	電流型負載≤{（Us-7.5）÷0.02} Ω 備注：Us為供電電壓

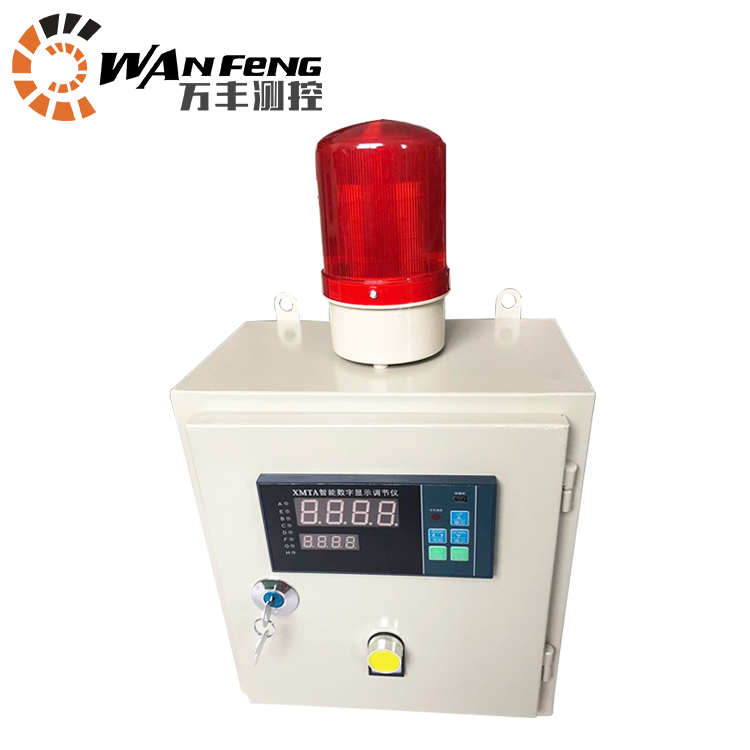

一、水箱液位顯示控制報警儀概述
在工業生產及日常生活等供水系統中，有很多場合需要對液位（或水位、油位）進行監控，準確指示液位，并自動控制補充液位介質，如消防水箱（水池、水塔）的水位，油箱的油位等。液位顯示控制器能**使用于煉油、化工、造紙、食品、及污水處理等行業。能對開口、密閉容器或地下池槽里的介質液位在儀表控制室內進行顯示、報警和控制。被檢測的介質可為水、油、酸、堿、工業污水等導電及非導電液體，并能克服液體的泡沫所造成的假液位的影響。

我公司生產的液位顯示報警儀，液位計能遠距離*顯示出水池中的液位，并在液位到達上限液位或下限液位時，輸出相應的報警信號。

二、水箱液位顯示報警控制儀的組成及主要優點：
    1、液位顯示報警儀由儀表控制箱，液位變送器（各類可輸出開關量），液位顯示儀表，聲光報警部件組成。
    2、控制器儀表采用新一代模塊電路，性能穩定可靠，無故障。
    3、液位控制儀可接受4-20mA信號、開關量信號和485通訊信號。
4、適應性強：對于帶開關量信號的磁翻板液位計，浮球液位控制器，投入式液位計都能夠能好的配套。

　
