- 酸堿腐蝕性液體用什么流量計？
- 2020-04-04
防腐型電磁流量計和襯四氟的金屬管轉子（浮子）流量計在酸堿液體的計量中應用比較**。

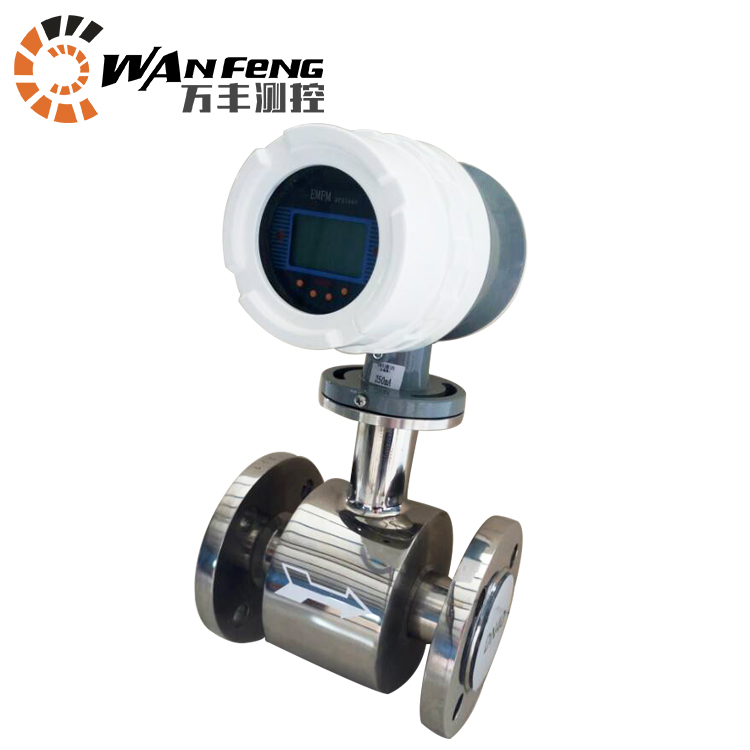

電磁流量計（耐酸堿流量計，耐酸堿流量表，耐酸堿計量表）概述：智能電磁流量計由傳感器和智能信號轉換器組成，根據轉換器與傳感器的裝配形式可分為一體式和分體式二種結構。
一體式: 轉換器與傳感器直接裝配成一個整體，不可分離。常用于環境狀況較好的現場。分體式: 轉換器通過一根專用電纜與傳感器組成一臺產品，傳感器安裝在現場，轉換器安裝在條件較好的場所。常用于環境狀況較差的現場，如地井里，高溫旁，人員不便到達的地方。電磁流量計（耐酸堿流量計，耐酸堿流量表，耐酸堿計量表）選型說明正確的選用電磁流量計是保證用好電磁流量計的前提條件，選用什么種類的電磁流量計應根據被測流體介質的物理性質和化學性質來決定，使電磁流量計的通徑、流量范圍、襯里材料、電極材料和輸出電流等，都能適應被測流體的性質和流量的要求。可測量的流體：由電磁流量計的工作原理可知，能選用電磁流量計測量流量的流體必須是導電的，嚴格的說，除了高溫流體之外，只要電導率大于5μs/cm的任何流體都能選用相應的電磁流量計來測量流體，因此不導電的氣體、蒸汽、油類、丙銅等物質不能選用電磁流量計來測量流量。傳感器口徑的確定：流量計使用流速*好在0.1—15m/s范圍內，此時流量計口徑可選擇與用戶管道口徑一致。使用流速低于0.1m/s時*好在儀表部位局部提高流速，采用縮管方式：異徑管的中心錐角不小于150時，可把異徑管視為直管段的一部分。電磁流量計口徑的選擇
公稱通徑
可測量范圍（m3/h）
公稱通徑
可測量范圍（m3/h）
DN10
0.08～2.82
DN 300
76～2543
DN 15
0.19～6.35
DN 350
103～3461
DN 20
0.33～11.34
DN 400
1355～4521
DN 25
0.52～17.66
DN 450
171～5722
DN 32
0.86～29.93
DN 500
211～7065
DN 40
1.35～45.21
DN 600
305～10173
DN 50
2.12～70.65
DN 700
415～13847
DN 65
3.58～119
DN 800
542～18086
DN 80
5.43～180
DN 900
686～22890
DN 100
8.48～282
DN 1000
847～28260
DN 125
13.25～441
DN 1200
1221～40694
DN 150
19.08～635
DN 1400
1662～55389
DN 200
33.91～1130
DN 1600
2171～72345
DN 250
52.99～1766
DN 1800
2747～91562
防腐型金屬管浮子流量計（耐酸堿腐蝕轉子流量計）的詳細資料：
LZ系列金屬管轉子流量計具有結構簡單、工作可靠、適用范圍廣、測量準確、安裝方便等特點，具有耐高溫、耐高壓、LZ系列金屬管轉子流量計有普通型和防腐蝕型，以上兩種類型均分為現場指示型）和電遠傳型）、普通型流量傳感器、儀表材料為（1Cr18Ni9Ti）、防腐型為（1Cr18Ni9Ti）內襯PTFE。如果金屬管轉子流量計測量的介質中含有鐵磁性顆粒，就應在流量計入口處安裝磁過濾器。它的材質應于對應的流量計相同。
防腐型金屬管浮子流量計（耐酸堿腐蝕轉子流量計）詳細參數：
儀表規格 現場顯示型 遠傳顯示型 儀表型號 LZZ LZD 信號輸出 無 4～20mA 供電電源 無或鋰電池 +24VDC 精度等級 1.5級 顯示器 指針或液晶 溫壓補償 無 通訊接口 無 測量管材質 不銹鋼，可選內襯PTFE 防爆等級 可選ExibIICT4 防護等級 IP65 儀表通經 DN15～DN150 安裝方式 法蘭安裝 介質溫度 < 250℃ 環境溫度 -30℃～60℃
防腐型金屬管浮子流量計（耐酸堿腐蝕轉子流量計）主要技術參數：
測量范圍 水：2.5～100000L/h 空氣：0.07～3000m³/h 量程比 10:1（DN≤100mm） 5:1 （DN≤100mm） 精度等級 標準型1.5級，特殊訂貨可達1.0級 *大工作壓力 DN15、DN25、DN40、DN50～4.0MPa DN80、DN100、DN150～1.6MPa
介質溫度普通型：-40℃～100℃ 高溫型：-80℃～250℃ 內襯F46氟塑料：-40℃～+80℃，內襯PFTE-40℃～+120℃ 環境溫度 指針式：-40℃～+65℃ 智能型：-25℃～+65℃ 連接方式 法蘭連接、螺紋連接、卡箍連接 電氣接口 M20×1.5（特殊要求可做） 防護等級 IP65 防爆等級 本安：ExibIICT4(配LB987S安全柵) 隔爆：ExdIIBT4 介質粘度 DN15≤5Mpa.s DN25～150≤5Mpa.s 工作電源 3.6V鋰電池1節，可使用一年 +24VDC，紋波≤5% 測量管材質 304不銹鋼 316不銹鋼，304或316L不銹鋼內襯FTFE或F46 浮子材質 304或316（不銹鋼）；FTFE或F46
金屬管轉子流量計流量范圍
通經（mm）
流量范圍 壓力損失kPa 水L/h* 空氣M3/h* 水 空氣 常規型 防腐型 常規型，防腐型 15 2.5～25 --- 0.07～0.7 6.5 7.1 4.0～40 2.5～25 0.11～1.1 6.5 7.2 6.3～63 4.0～40 0.18～1.8 6.6 7.3 10～100 6.3～63 0.28～2.8 6.6 7.5 16～160 10～100 0.40～4.0 6.8 8.0 25～250 16～160 0.7～7.0 7.2 10.8 40～400 25～250 1.0～10 8.6 10.0 63～630 40～400 1.6～16.0 11.1 14.0 25 100～1000 63～630 3～30 7.0 7.7 160～1600 100～1000 4.5～45 8.0 8.8 250～2500 160～1600 7～70 10.8 12.0 400～4000 250～2500 11～110 15.8 19.0 40 500～5000 --- 12～120 10.8 9.8 600～6000 ---- 16～160 12.6 16.5 50 630～6300 400～4000 18～180 8.1 8.6 1000～10000 630～6300 25～250 11.0 10.4 1600～16000 1000～10000 40～400 17.0 15.5 80 2500～25000 1600～16000 60～600 8.1 12.9 4000～40000 2500～25000 80～800 9.5 18.5 100 6300～63000 4000～40000 100～1000 15.0 19.2 150 20000～100000 --- 600～3000 19.2 20.3
設計及訂貨須知：
1、請?zhí)峁┕艿莱叽纭⒈诤?、材質要求、精度要求；
2、請?zhí)峁┮后w或氣體狀況，如名稱，zui大zui小常用溫度，zui大zui小常用工作壓力，zui大zui小常用流量，密度，粘度等；
3、選擇防腐型時，應注明被測腐蝕性介質和濃度百分比等；
4、如有特殊要示，請與我公司銷售部。
-
