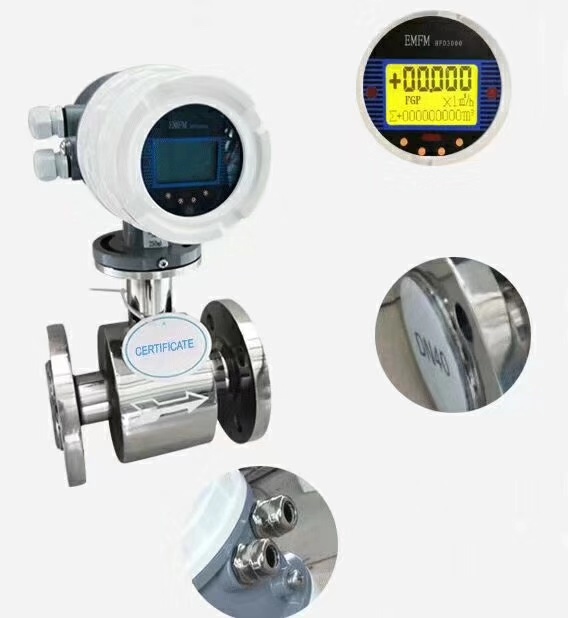

- 氨水流量計
氨水流量計（電磁流量計）可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等。利用恒流低頻三值矩形波或雙頻矩形波勵磁，既有矩形波磁場的優點，兩只電極沿管徑方向穿通壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勱磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為Ｂ的工作磁場轉換器將流量信號放大處理后，氨水流量計**應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。
☆氨水流量計工作原理
☆技術參數 表1
適用管徑 DN25～DN2600(DN25以下為非標) 電極材料 316L（不銹鋼）、HC（哈氏C）、HB（哈氏B）、Ti（鈦）、Ta（鉭） 適用介質 導電率>5us/cm的液體 測量范圍 0．1～10m/s(可擴展到15m/s) 量程上限 0.5～10m/s,推薦1～5m/s 精度等級 0.3級、0.5級、1.0級（隨口徑區分） 輸出信號 4～20mADC,負載≤750Ω；0～３KHz,5V有源，可變脈寬，高端有效頻率輸出：RS485接口 工作壓力 1.0MPa,1.6MPa,4.0MPa,16MPa(特殊) 流體溫度 -20℃～80℃,80℃～130℃，130℃～180℃ 參考襯里材質 環境溫度 傳感器-40℃～80℃;轉換器-15℃～50℃ 環境溫度 ≤85RH（20℃時） 電纜出口尺寸 M20×1.5 供電電源 220VAC±10%;50Hz±1Hz;24VDC±10% 功 耗 ≤8W 外殼防護等級 一體式：IP65分體式：傳感器IP68轉換器IP65 接地環材質 1Cr18Ni9Ti(不銹鋼)、HC(哈氏C)、Ti(鈦)、Ta(鉭)、Cu(銅) 連接法蘭 國標GB9119-88(DIN2051,BS4504)
管道流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料非導磁合金短管。兩只電極沿管徑方向穿通壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勱磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為Ｂ的工作磁場。此時，如果具有一定電導率的液體流經測量管，將切割磁力線感應出電動勢Ｅ。電動勢Ｅ正比于磁通量密度Ｂ,測量管內徑d與平均流速V 的乘積。電動勢Ｅ(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。E＝KBdV
式中: E――――為電極間的信號電壓（V）
B――――磁通密度（T）
d――――測量管內徑
V――――平均流速（m/s）
式中K，d為常數，由于勵磁電流是恒流的，故B也是常數，則由E＝KBdV可知，體積流量Q與信號電壓E成正比，即流速感應的信號電壓E與體積流量Q成線性關系。因此,只要測量出E就可確定流量Q，這就是電磁流量計的基本工作原理。
由E＝KBdV可知，被測流體介質的溫度、密度、壓力、電導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或紊流）就不會影響測量結果的。因此說電磁流量計是一種真正的體積流量計。對于制造廠和用戶來說，只要用普通的水實際標定后就可測量其他任何導電流體介質的體積，而不需作任何修正，這是電磁流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并具有很高的可靠性。☆產品選型
Q：流量（
/h）
D：管道內徑
V：流速(m/h)
氨水流量計的量程Q應大于預計的量大流量值，而正常的流量值以稍大于流量計滿量程高刻度的50%為宜。
2、參考流量范圍表2
通徑 流量范圍（
/h）通徑 流量范圍（ /h）DN15 0.6～6.36 DN500 70.65～7065.00 DN20 0.11～11.30 DN600 101.74～10173.60 DN25 0.18～17.66 DN700 138.47～13847.40 DN40 0.45～45.22 DN800 180.86～18086.40 DN50 0.71～70.65 DN900 228.91～22890.60 DN65 1.19～119.40 DN1000 282.60～28260.00 DN80 1.81～180.86 DN1200 406.94～40694.40 DN100 2.83～282.60 DN1600 723.46～72345.60 DN200 11.30～1130.40 DN1800 915.62～91562.40 DN250 17.66～1766.25 DN2000 1130.40～113040.00 DN300 25.43～2543.40 DN2200 1367.78～136778.40 DN350 34.62～3461.85 DN2400 1627.78～162777.60 DN400 45.22～4521.60 DN2600 1910.38～191037.60 DN450 57.23～5722.65 3、襯里的選擇
表3
襯里材料 主要性能 高介質溫度 適用范圍 一體型 分離型 聚四氟乙烯
（F4）1、 是化學生能穩定的一種塑料，能耐沸騰地鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有溶劑。不耐三氟化**、高溫三氟化**、高速液氟、液氧、臭氧的腐蝕。
2、耐磨性能不如聚氨酯橡膠。
3、抗負壓能力不如聚**丁橡膠。70℃ 100℃
150℃（需
特殊訂貨）1、濃酸、堿等腐蝕性介質
2、衛生類介質聚全氟乙丙類烯（F46） 同上 聚氟合乙烯
（Fs）適用溫度上限較聚四氟
乙烯低，但成本也較低。70℃ 80℃ 聚**丁橡膠 1、有極好的彈性，高度的扯斷力，耐磨性能好。
2、耐一般低濃度酸、堿、鹽介質腐蝕，不耐氧化性介質的腐蝕。80℃
120℃(需特
殊訂貨)水、污水、弱磨損性的泥漿礦漿 聚氨酯橡膠 1、耐磨性能極強
2、耐腐蝕性能較差80℃ 中性強磨損的礦漿、煤 4、電極材質的選擇
表4
電極材料 耐蝕及耐磨性能 不銹鋼
0CR18NI12MO2TI用于工業用水、生活用水、污水等具有弱腐蝕性的介質,適用于石油、化工、鋼鐵等工業部門及市政、環保等領域。 哈氏合金B(yǎng) 對沸點以下的一切濃度的鹽酸有良好的耐蝕性,也耐硫酸、磷酸、氫氟酸、有機酸等非**化性酸、堿，非氧化性鹽液的腐蝕。 哈氏合金C 能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕,也耐氧化性鹽類如Fe+++、Cu++下或含其他******的腐蝕，如高于常溫的次**酸鹽液、海水的腐蝕。 鈦 能耐海水、各種**化物和次**酸鹽、氧化性酸（包括發煙硫酸）、有機酸、堿的腐蝕。不耐較純的還原性酸（如硫酸、鹽酸）的腐蝕,但如酸中含有******（如硝酸、Fe+++、Cu++）時，則腐蝕大為降低。 鉭 具有優良的耐蝕性,和玻璃很相似。除了氫氟酸、發煙硫酸、堿外,幾乎能耐一切化學介質（包括沸點的鹽酸、硝酸和150℃的硫酸）的腐蝕。在堿中不耐蝕。 鉑/銥合金 幾乎能耐一切化學介質，但不適用于王水和銨鹽。 不銹鋼涂覆碳化鎢 用于無腐蝕性，強磨損性的介質。 注：由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考，用戶應根據實際情況自己做出選擇，必要時應傾向擬選材料的耐腐試驗，如掛片試驗。 7、傳感器在陰極保護管道上的安裝
防護電解腐蝕的管道通常在其內壁和外壁是絕緣的，因此被介質沒有接地電位。所以，傳感器必須使用接地環。具有陰極防腐蝕保護的管道，傳感器與兩側連接管道之間常是絕緣的，所以介質對地是不導通的，安裝時要注意下列各點：
a、接地環要裝在傳感器的兩端面上，他們必須與工藝管道的法蘭絕緣，通過接地線2與傳感器相連，接地環的材質應能耐介質的腐蝕，制造廠通常提供的標準材料是不銹鋼（1Cr18Ni9Ti）
b、儀表兩側工藝管的法蘭應該用截面積為4mm2的銅導線繞過傳感器相連,使陰極保護電位與傳感器之間隔離。必須要注意，不要連接到傳感器上去。
c、法蘭連接螺栓必須與工藝管道的法蘭絕緣，用戶必須自備絕緣材料制造的襯套和墊圈。詳見下圖示意。9、流量計安裝時注意事項
a、安裝尺寸一定要計算準確，否則容易泄露或安裝不上。
b、流體流向必須與傳感器表面上的流向箭頭保持一致。
c、流量計的電極軸線必須近似水平，否則影響測量精度。
d、傳感器兩邊的法蘭必須保持平行否則容易泄露。
e、為了避免在安裝后形成旋渦流動，應保證工藝配管、密封件、流量計同軸連接不能錯開。
f、安裝流量計時，嚴禁在緊靠流量計法蘭處電焊施工，以免燒傷流量計襯里。
g、對不同性質的工藝管道，應采用相應的接地方式（見傳感器接地）。
h、對于腐蝕性介質，好應垂直安裝，被測介質自下往上流動，這樣可以避免固體顆粒在流量計管道中沉積,使襯里腐蝕均勻，延長使用壽命。
i、對于測量管口徑大于200mm，為了方便，可采用伸縮頭☆接線指南
1、方表端子接線與標示（分體型）
2、方表信號線的處理與標示
3、圓表端子接線與標示（一體型）
圓表各接線端子標示含義如下：
I+：流量電流輸出 COM：報警輸出地
COM：電流輸出地 FUSE：輸入電源保險絲
P+：雙向流量頻率（脈沖）輸出 T1+：通訊輸入
COM：頻率（脈沖）輸出地 T2-：通訊輸入
Al：下限報警輸出 L1：220V（24V）電源輸入
Ah：上限報警輸出 L2：220V（/24V）電源輸入
4、圓表信號線的處理與標示注：分體式流量計傳感器與轉換器連接電纜盡可能短，不要將多余的電纜卷在一起。
連接電纜不能與其他電纜線，如變壓器、電動機及其它力電纜裝一起，其距離至少大于1m。
連接電纜不能在中途斷開或短路也不能改變訂貨要求長度。電纜布線應盡量避免干擾源。
醋酸流量表主要技術數據及使用注意事項：
公稱通徑：DN4-3000mm
公稱壓力：0.6、1.0、1.6、4.0MPa(高壓可根據用戶要求加工)
精 度：±0.2% ，±0.5%(示值誤差)
測量范圍(流量):0-15m/s
介質溫度：分體型-10℃～+80℃（PTFE和F46襯里-40℃～+180℃） 一體型-10℃～+80℃
環境溫度：-25℃～+60℃
環境濕度：5～****RH（相對濕度）
介質電導率：大于20μS/cm
安 裝：一體型、分體型、插入式
外殼防護等級：傳感器IP65、IP68可選（IP65：塵密、防噴水型，即可允許水龍頭 從任何方向?qū)x表噴水；IP68：塵密、潛水型，能長期在水中工作）
轉換器IP65電極結構：三電極結構、電極結構
被測介質高溫度：氯丁橡膠襯里高80℃，聚氨脂襯里高80℃，聚四氟乙烯襯里高180℃， 耐高溫橡膠襯里高120℃
傳感器輸出信號：0-0.2mVp-p至0-2mVp-p
電極材料：不銹鋼OCrl8Nil2Mo2Ti、哈氏合金B(yǎng)、C、鈦Ti、鉭（Ta）、鉑金（Pt）電極
防爆標志：ExmⅡT4，ExmdⅡBT4
1、 精度等級和功能根據測量要求和使用場合選擇儀表精度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不同精度等級;有些僅僅是檢測一下過程流量，無需做*控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，。
2、測量介質流速、儀表量程與口徑 測量一般的介質時，流量計的滿度流量可以在測量介質流速0.5—12m/s范圍內選用，范圍比較寬。選擇儀表規格（口徑）不一定與工藝管道相同，應視測量流量范圍是否在流速范圍內確定，即當管道流速偏低，不能滿足流量?jī)x表要求時或者在此流速下測量準 確度不能保證時，需要縮小儀表口徑，從而提高管內流速，得到滿意測量結果。
3、盡量避開鐵磁性物體及具有強電磁場的設備，以免磁場影響傳感器的工作磁場和流量信號。
4、流量計周圍應有充裕的空間，便于檢測與維修。

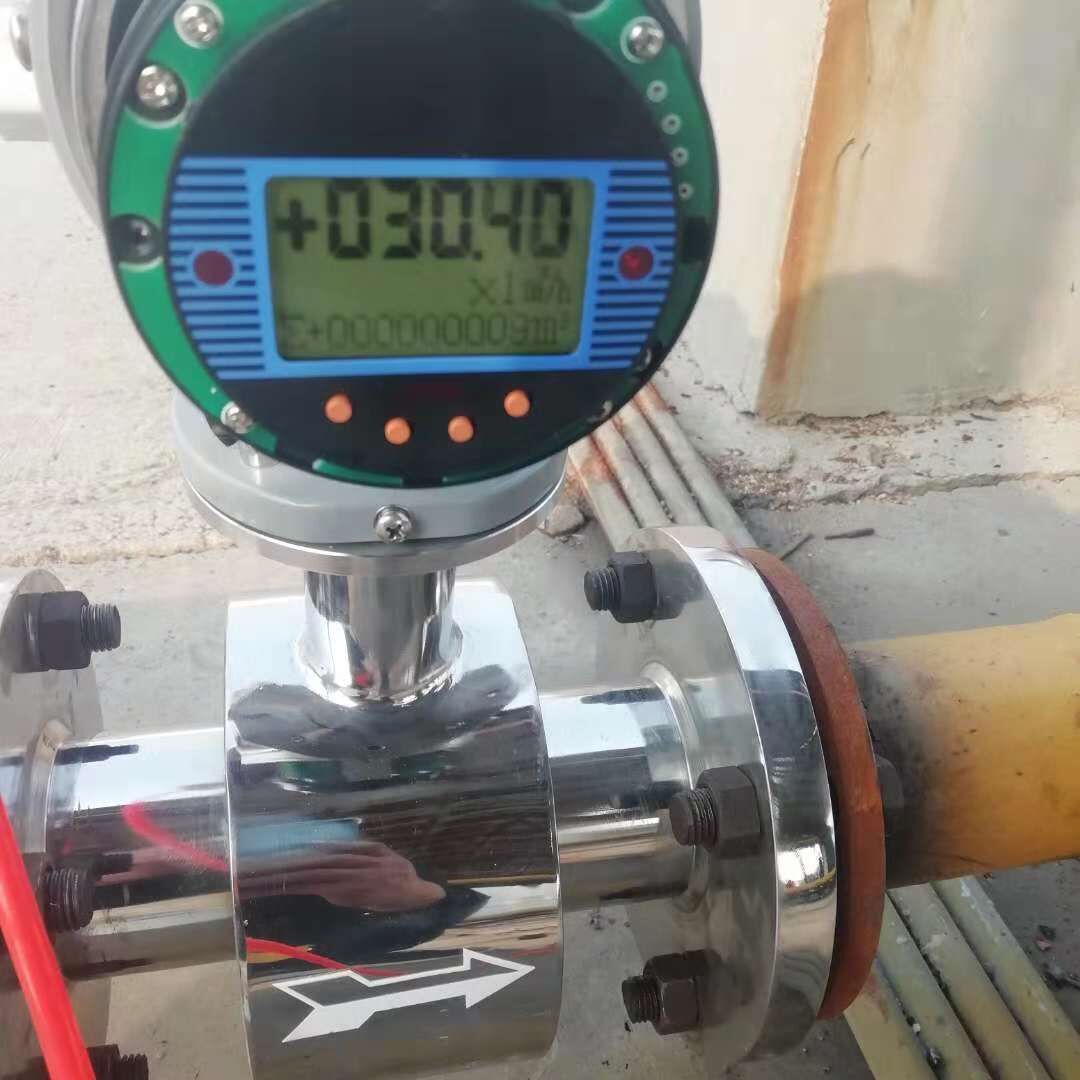

氨水流量計現場安裝說明及圖示：
1.傳感器重要的部件－線圈作優化的設計，并通過嚴格的實流試驗，切實保證產品的測量精度
2.信號電極作徹底的靜電屏蔽處理，保證小信號不會受線圈的干擾，保證低流速的測量精度
3.線圈與外界作隔離處理，保證線圈長期的絕緣強度，也就保證傳感器的長期測量精度
4.傳感器所有的焊接工藝都采用氬弧焊工藝，雖然成本較高，但能保證焊接的可靠性（焊接是傳感器的主要的生產工藝），
特別是安裝線圈后的后一道焊接工序，用氬弧焊工藝能保證已安裝的線圈不被損傷
5.采用接地電極結構，形成一個平衡電極平面，保證整個測量平均速度的過程都被限制在平衡電極平面之內進行，能很好的消除電
氣噪聲干擾，提供*的測量結果
6.采用定制的雙層屏蔽電纜
7.可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低
8.特殊介質測量（如漿液）采用高頻勵磁，消除雜波干擾
9.采用16位嵌入式微處理器，運算速度快，精度高
10.全數字處理，抗干擾能力強，測量可靠，精度高
11.超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好
12.用單塊電路板完成所有功能設計，采用SMD器件和表面帖裝SMT）技術，電路可靠性高
13.高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等
14.菜單操作，使用方便，操作簡單，易學易懂
15.雙向測量系統，內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量
16.具有自檢與自診斷功能，并在屏幕上顯示
17.獨特的防雷設計
參考流量范圍：口徑 流量范圍（m3/h） 口徑 流量范圍（m3/h） φ15 0.06~6.36 φ450 57.23～5722.65 φ20 0.11～11.3 φ500 70.65～7065.00 φ25 0.18～17.66 φ600 101.74～10173.6 φ40 0.45～45.22 φ700 138.47～13847.4 φ50 0.71～70.65 φ800 180.86～18086.4 φ65 1.19～119.4 φ900 ?228.91～22890.6 φ80 1.81～180.86 φ1000 ?406.94～40694.4 φ100 2.83～282.60 φ1200 553.90～55389.6 φ150 6.36～635.85 φ1600 723.46～72345.6 φ200 11.3～1130.4 φ1800 915.62～91562.4 φ250 17.66～176.25. φ2000 1130.4～113040.00 φ300 25.43～2543.40 φ2200 1367.78～136778.4 φ350 34.62～3461.85 φ2400 1627.78～162777.6 φ400 45.22～4521.6 φ2600 1910.38～191037.6 備注：（300口徑以上建議使用插入式）
-
