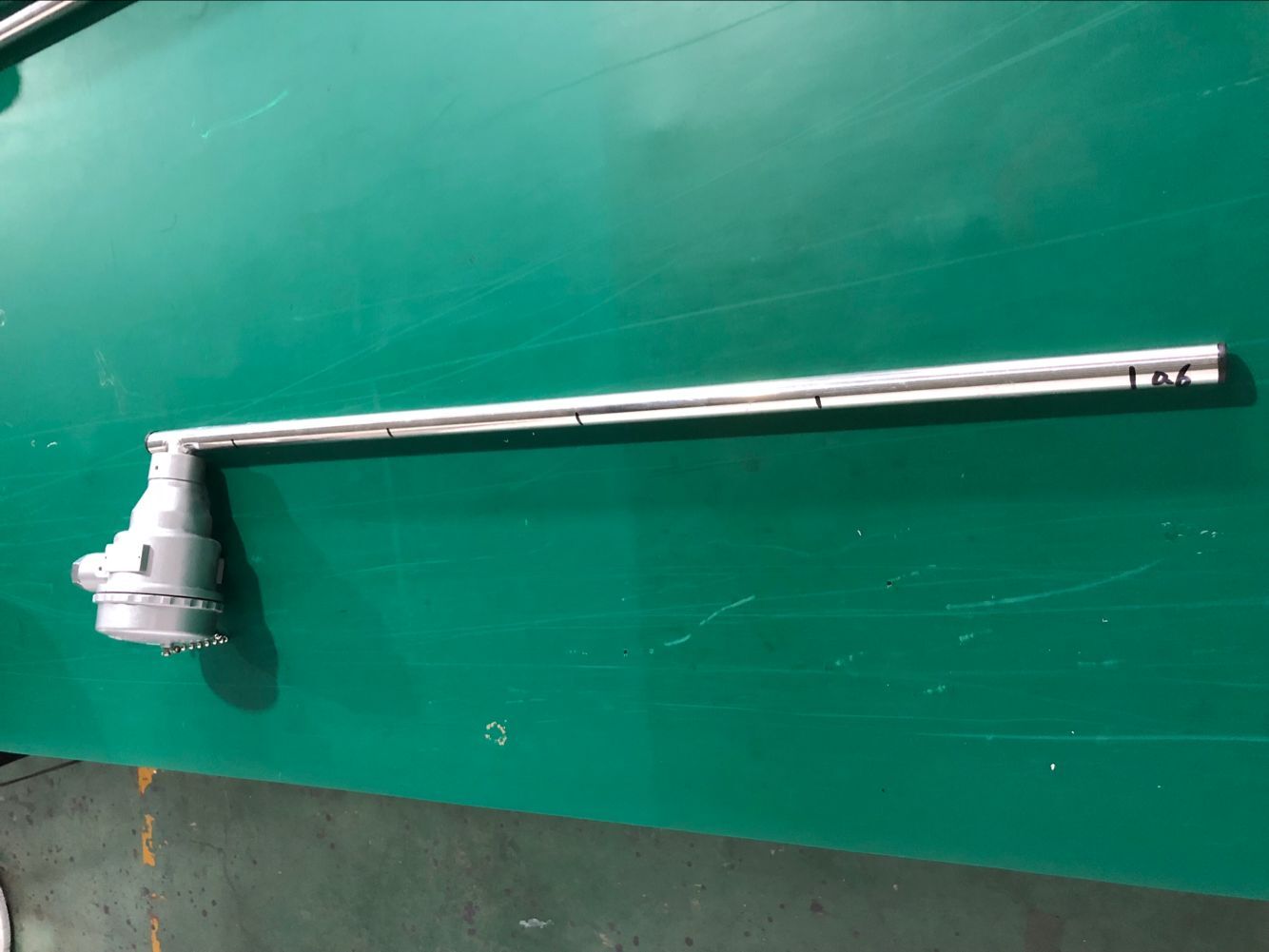

磁翻板液位計遠傳變送器

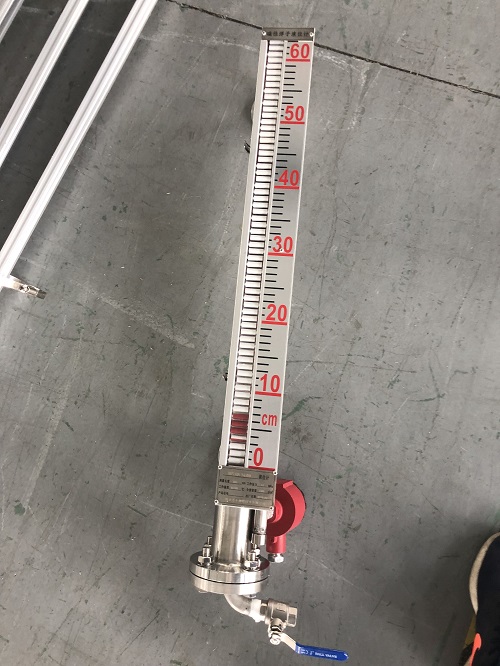

磁翻板液位計遠傳變送器在磁翻板液位計中的應用

磁翻板液位計的遠傳部分遠傳裝置是利用干簧管來實現的。其結構是通過一個與浮子測量管長度相同與接近的變送測量管，這個變送測量管內就是整齊排列的一排干簧管，磁浮子隨著液面的運動，就會觸發相應位置的干簧管動作，經過測量與轉換電路的變送，轉換成標準的信號，通過相應的傳輸電纜傳送到控制室。
　

磁翻板液位計遠傳變送器的使用狀況

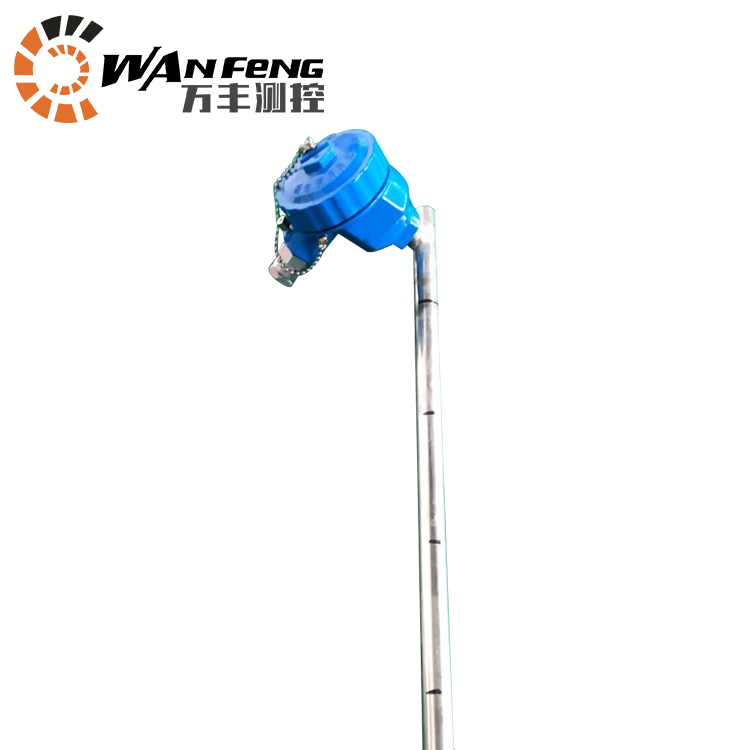

UHZ系列遠傳型磁翻板液位計的電信號遠傳由基本型與液位遠傳裝置的組合實現。液位遠傳裝置由UR型電阻傳感器和UB型R/I轉換模塊組成，該變送器的傳感器以捆綁的形式固定在磁翻板液位計的主導管外側，使其處于液位計同一磁耦合系統中。當磁性浮子隨液位上下移動時，對應液位位置的干簧管受浮子內磁場的作用吸合，電阻鏈阻值發生變化，通過轉換模塊將變化的電阻信號轉換成二線制4～20mADC標準信號輸出，該信號可方便地與電動型儀表、顯示儀配套使用，亦可與光柱指示、數字顯示調節報警儀配套使用，從而達到顯示、控制、調節和報警的目的。
- 磁翻板液位計產品特點
  WFUHZ系列磁翻柱液位計的接液零部件材料采用321、316、316L、304、321襯PTFE（聚四氟乙烯）、PVC、PP等材料，運行穩定、可靠本產品符合HG/T2742-95，法蘭執行HG/20592-97標準。

  磁翻板液位計產品優勢
  1.設計簡單、緊湊、堅固可靠、壽命長、免維護，能長年在戶外安裝使用；
  2.測量管與液位顯示部分、液位發送器、報警開關在耐壓、耐氣上是完全隔離的；
  3.工作壓力范圍寬，耐壓≤16MPa；
  4.工作溫度范圍寬，普通型≤350℃、遠傳型≤80℃、防腐型≤120℃
  5.**用于強腐蝕性、易燃、易爆、有毒等液位測量；
  6.各型號均可選配一個或數個保持ON/OFF報警開關，實現高低液位自動報警；
  7.各型號均可選配4-20mA液位傳感器，實現遠距離集中測量與控制。
  磁翻板液位計應用領域
  WFUHZ系列磁翻柱液位計能**用于石油、化工、油田、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油品、液化氣、液氨、強酸堿液、發電廠鍋爐汽包、除氧器、疏水箱、回水箱、高低壓加熱器、凝結器、蒸發器以及其他壓力容器內與 321 、304、321+內襯（F46、F4、PTFE）、316、316L、PVC、PP相容液體介質的液位、液面及兩種不同介質界面測量與顯示。有多種安裝形式供用戶選擇，以適應不同場合、環境的要求。本安和隔爆二種形式的防爆類型可滿足不同使用場合的要求。

  六、特殊要求
  為滿足不同場合和環境的需要可附加如下選項：
  1.各型號均可選配無源自保持ON/OFF報警開關，實現高低液位自動控制或報警；
  2.各型號均可選配4-20mA液位傳感器，實現遠距離集中測量與控制。
  3.液位計底部排污閥，方便使用中排污。
  磁翻板液位計技術參數：
  測量范圍：150～8000mm

  工作壓力：1.6MPa，2.5MPa；4.0MPa；6.3MPa

  工作溫度: -20～100℃；-20～200℃；0～400℃

  精度:±10mm

  介質密度: 0.5～2.0g/cm3

  介質密度差: ≥150kg/m3(測量界位)

  環境振動：頻率≤25Hz 振幅≤0.5mm

  跟隨速度: ≤0.08m/s

  介質粘度: ≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,

  可選用加熱夾套型液位計

  過程連接:側裝式安裝法蘭: DN15,DN20PN1.6；DN25PN1.6；DN32PN1.6

  法蘭標準:HG20592～20635-97其它法蘭標準請用戶注明。

  材質：旁路管：1Cr18Ni9Ti;304;316L，304+PTFE

  浮子：鈦,304,316，304+PTFE

  液位計選型注意事項

  1、必須準確提供以下技術參數：

  （1）測量范圍（側裝式液位計為下下法蘭中心距，頂裝式液位計為設備高度）

  （2）法蘭標準及規格

  （3）工作溫度及工作壓力

  （4）介質名稱及密度

  （5）接液材質

  ?
　
