一、蒸汽流量計DN15mm(一體分體式溫壓補償，卡裝式/法蘭連接）的概述

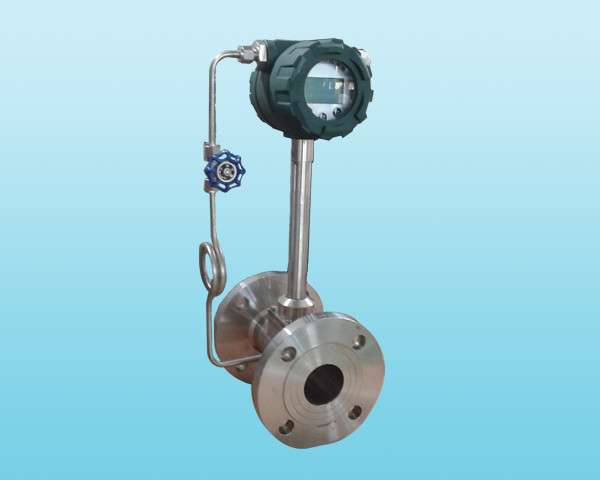

    帶溫壓補償型一體式蒸汽渦街流量計是根據卡門渦街理論?？ㄩT渦街釋放頻率f和流速v成正比，因此通過測量卡門渦街釋放頻率就可以算出瞬時流量。

    壓電式渦街流量計：應力式渦街流量計是速度式流量計的一種，它以卡門渦街理論為基礎，采用壓電晶體檢測，流體通過管道內三角柱時所產生的旋渦頻率，從而測量出流體的流量。結構簡單牢固，無運動磨損部件，使用壽命長，測量精度高，量程寬，阻力損失小。

    電容式渦街流量計：電容式渦街流量傳感器的探頭是由一對差動電容組成。旋渦發生體產生的旋渦作用力交替作用在探頭兩側，使探頭內的差動電容發生差值變化，經放大器轉換成流量電脈沖信號。獨特的內部結構使探頭具有良好的抗振性能和可測*小流量。探頭電容極板的基體，采用進口陶瓷在一千多度的高溫下成型，故抗高溫性能好，核心部件的工藝、結構使可靠性更高。智能傳感器具有氣、液通用性，通頻帶自動跟蹤，無須電位器或撥動開關調整頻帶和靈敏度，無零漂移，量程自由設定，真正實現了現場免調試。該電路對不同振動頻率有抑制作用，增強抗振性能、有線性化功能。

    **應用于石油、化工、冶金、機械、食品、造紙，以及城市管道供熱、供水、煤氣等行業的各種低黏度液體、氣體、蒸汽等單向流體的工藝計量和節能管理。

二、蒸汽流量計DN15mm(一體分體化溫壓補償，卡裝式/法蘭連接）的產品特點

1、采用低功耗CPU中央處理器和液晶顯示，功耗低。
2、安裝簡便，維護十分方便，檢定周期長，一般為兩年。

3、結構簡單牢固，無可動部件，長期運行十分可靠。

4、量程范圍寬:正常范圍1∶10，量程比可達1∶15。

5、壓力損失小，運行費用低，更具節能意義。

6、在一定雷諾數范圍內，輸出信號不受被測介質物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，調換配件后一般無須重新標定儀表系數。

7、可現場顯示，也可遠距離傳輸，還可與計算機控制系統聯網。

8、檢測探頭不直接接觸被測介質，性能更穩定。

9、溫壓補償一體化設計、電流輸出均為光電隔離型，具有良好的抗共模干擾抑制能力。

三、智能渦街流量計的技術參數

1、溫度范圍:壓電式:-25℃～+350℃      電容式:-40℃～+450℃

2、連接方式:DN15～DN300為法蘭卡裝式或法蘭連接式,DN300～DN1000為插入式,DN1000以上可特

  殊訂貨
3、流速范圍:蒸汽:7m/s～70m/s     液體：0.7m/s～7m/s      氣體：5 ～35m/s
4、壓力規格:PN1.6MPa;   PN2.5MPa;   PN4.0MPa,更高壓力規格可特殊定做

5、壓力損失系數:Cd≤2.6

6、準 確 度:法蘭卡裝式、法蘭連接式:0.5級、1.0級、1.5級 插入式：1.5級、2.5級

7、供電電壓:傳感器:DC12V或DC24V      變送器:DC24V

       現場顯示型：DC24V、DC12V或3.6V鋰電池

8、輸出信號:傳感器:脈沖頻率信號2～3000Hz     低電平≤1V    高電平≥6V

      變送器：兩線制4～20mA.DC電流信號

9、抗震性能:壓電式≤0.2g                       電容式≤2.0g

10、環境溫度:傳感器:-30℃～+65℃       變送器:現場顯示-10℃～+50℃

11、環境濕度:相對濕度5～85%RH

12、信號遠傳距離:≤500m

13、直管段長度:上游≥10D                   下游≥5D

14、防爆等級: Exia IICT2-T5本安防爆

15、防護等級：普通型IP65        潛水型IP68

16、儀表材質:儀表外殼采用鋁合金,表體部分采用不銹鋼304材質,也可根據用戶要求采用特殊材質。

四、一體化溫壓補償蒸汽渦街流量計的產品選型

1、明確管道內徑、測量介質名稱、介質狀態、工作壓力、工作溫度、工藝流量范圍（*小、正常、*工況流量m³/h）非工況流量可根據用戶提供參數定做。

2、根據上述參數查閱流量范圍參考表，選擇管徑的大小，使用的*流量應不小于流量計額定*流量的50%。

多孔孔板流量計（蒸汽平衡流量計）對傳統節流裝置進行了極大的改進，具有平衡整流的顯著特征。本款流量計就是在傳統節流裝置噴嘴的技術上改進的一種平衡流量計。傳統節流裝置只有一個流通孔徑，節流后使流體失去了理想狀態；而平衡流量計有多個函數孔徑，能*限度地把流場平衡整流成理想流體，從而將差壓式流量計的優勢發揮的淋漓盡致。平衡流量計幾乎適用于所有流體測量。目前平衡流量計已經**應用到石油、化工、冶金、電力、天然氣、水處理等行業。
二、多孔孔板流量計（蒸汽平衡流量計）產品原理

      平衡流量計是一種革命性的差壓式流量儀表，其工作原理與其他差壓式流量計一樣，都是基于密封管道中的能量轉換原理：在理想流體的情況下管道中的流量與差壓的平方根成正比；用測出差壓值根據伯努利方程即可計算出管道中的流量。平衡流量傳感器是一個多孔的圓盤節流整流器，安裝在管道的截面上，每個孔的尺寸和分布是基于特殊的公式和測試數據而定制的，稱為函數孔。當流體穿過圓盤的函數孔時，流體將被平衡整流，渦流被*小化，形成近似理想流體，通過取壓裝置，可獲得穩定的差壓信號，根據伯努利方程計算出體積流量、質量流量。

三、多孔平衡孔板流量計的特點

1、測量精度是標準孔板的5～10倍；
2、流動噪聲是標準孔板的1/15；
3、*壓力損失是標準孔板的1/3；
4、壓力恢復比標準孔板快2倍；
5、*小直管段可以小于0.5D。

四、平衡多孔孔板流量計的優點

1、線性度高、重復性好：
      平衡流量傳感器具有對稱多孔結構特點，能對流場進行平衡，降低了渦流、振動和信號噪聲，流場穩定性大大提高，使線性度比孔板提升了5～10倍，重復性提高了54％，為0.15％，從其綜合性能來看，平衡流量計屬于*流量計行列。
5:1量程比時，線性度可達±0.3％；
7:1量程比時，線性度可達±0.5％；
10:1量程比時，線性度可達±1.0％
2、直管段要求低：
      平衡流量傳感器由于流場穩定，且壓力恢復比孔板快兩倍，大大所短了對直管段的要求其前后直管段一般為前3D后1D，*小可以小于0.5D，從而省去大量直管段，尤其是特殊昂貴的材料的管道。
3、減少*壓力損失：
      多孔對稱的平衡設計，減少了紊流剪切力和渦流的形成，降低了動能的損失，在同樣的測量工況下，與孔板相比減少了2.5倍的*壓力損失，從而節省了相當大的運行能量成本，是一種節能型儀表，值得大量推廣。
4.、耐臟污不易堵：
      多孔對稱的平衡設計，減少了紊流剪切力和渦流的形成，從而大大降低了滯留死區的形成，保證臟污介質順利通過多個孔，減小了流體孔被堵塞的機會。
5、可直接替換孔板 ：
      其與孔板具有相同的使用方法和外形，因此可以直接進行替換，不需要任何配管的變化和相關儀表的更改，很適合全廠能源計量改造中將孔板改為平衡流量計。
6、流量測量范圍寬：
      根據試驗結果，我們了解到：平衡流量計的性能，使其流速可以從*小到音速；其*小雷諾數可低于200，*雷諾數大于107；β值可選0.25～0.90。
7、長期穩定性好：
      由于其紊流剪切力的明顯減小，大幅度降低了介質與節流件直接的摩擦，其β值長期保持不變，整個儀表無可動部件，因此可以長期保持穩定性。
8、可測高溫高壓介質
      與孔板等節流裝置一樣，工作溫度壓力取決于管道和法蘭的材質和等級，工作溫度可達850℃，工作壓力可達42MPa。
9、可測復雜工況介質
      由于其特殊的結構設計，使其具有特殊的性能，它可以進行氣液兩相 ，各種混合氣體（如瓦斯、沼氣、煤氣等等）、各種低溫氣體（如LNG、液氮、液氧、液氬、液氫、液氯、液化乙烯、液化石油氣等等）、氣液兩相介質（如濕氣）、漿料、多相水流、震動水流、電磁干擾介質和雙向流（因為平衡流量計左右完全對稱）。
