就地液位計

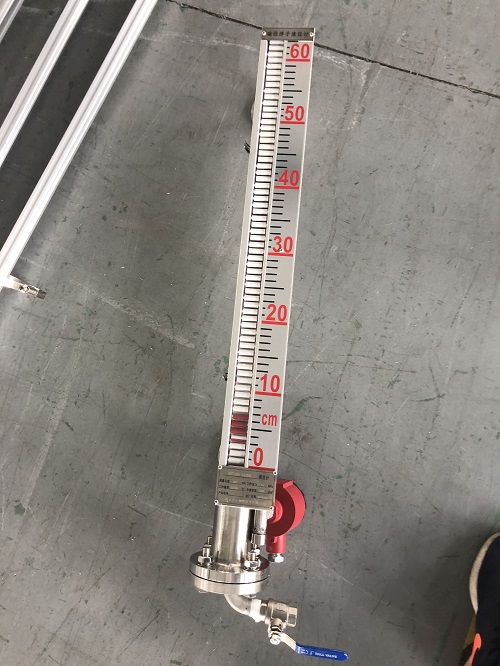

一、就地磁翻板液位計（直讀式液位計，現場液位計）詳細資料：
WFUHZ磁性翻柱液位計（又稱磁翻板液位計、磁性浮子液位計，磁性液位計）是根據磁性原理、阿基米德（浮力定律）等原理巧妙地結合機械傳動的特性而開發研制的一種專門用于液位測量的裝置；其中側裝式磁翻柱液位計是*基本的一種產品，其余的各種產品都是在其基礎上的延伸；在檢測液位的同時我們賦予它們更多的實用功能。

二、就地磁翻板液位計（直讀式液位計，現場液位計）工作原理
在您選用此產品前我們先將磁性翻柱液位計的工作原理作一簡單的介紹。磁翻柱液位計又稱磁性浮子液位計或磁翻板液位計，它通過氣相和液相連接法蘭與容器相連接。UHZ/C系列磁翻柱液位計根據浮力和磁耦合原理，測量筒內磁性浮子隨被測液面的升高（降低）驅動測量筒外部顯示器上的雙色翻柱旋轉180℃顯示紅色（反向旋轉180℃顯示白色）實現了測量和顯示被測液面位置的目的。具體解釋就是：系列磁翻柱液位計它有一容納浮球的腔體我們稱其為主體管或外殼，它通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；這時候我們并不能看到液位，所以我們在腔體的外面裝了一個翻柱顯示器，因為我們在制造浮球時在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色（液面以下紅色、以上白色），兩色交界處即是液面的高度。每個磁翻柱雙色軸向?qū)ΨQ結構，兩個磁翻柱間的間距為10mm或20mm，分別以白色和紅色來指示氣相部分和液相部分，也可選擇下部白色表示液體部分上部紅色表示氣體部分。紅色與白色交接處就是液相與氣相的分界處。該液位計也能用于兩種不同密度介質的界面測量。
WFUHZ系列磁翻柱液位計控制型是在磁翻板液位計的基礎上增加了磁控開關，在監測液位的同時磁控開關信號可用于對液位進行控制或報警；遠傳型是在磁翻柱液位計的基礎上增加了4~20mA 變送傳感器，在現場監測液位的同時將液位的變化通過變送傳感器、線纜及儀表傳到控制室，實現遠程監測和控制。

三、磁翻板液位計產品特點
WFUHZ系列磁翻柱液位計的接液零部件材料采用321、316、316L、304、321襯PTFE（聚四氟乙烯）、PVC、PP等材料，運行穩定、可靠本產品符合HG/T2742-95，法蘭執行HG/20592-97標準。

四、磁翻板液位計產品優勢
1.設計簡單、緊湊、堅固可靠、壽命長、免維護，能長年在戶外安裝使用；
2.測量管與液位顯示部分、液位發送器、報警開關在耐壓、耐氣上是完全隔離的；
3.工作壓力范圍寬，耐壓≤16MPa；
4.工作溫度范圍寬，普通型≤350℃、遠傳型≤80℃、防腐型≤120℃
5.**用于強腐蝕性、易燃、易爆、有毒等液位測量；
6.各型號均可選配一個或數個保持ON/OFF報警開關，實現高低液位自動報警；
7.各型號均可選配4-20mA液位傳感器，實現遠距離集中測量與控制。

五、應用領域
WFUHZ系列磁翻柱液位計能**用于石油、化工、油田、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油品、液化氣、液氨、強酸堿液、發電廠鍋爐汽包、除氧器、疏水箱、回水箱、高低壓加熱器、凝結器、蒸發器以及其他壓力容器內與 321 、304、321+內襯（F46、F4、PTFE）、316、316L、PVC、PP相容液體介質的液位、液面及兩種不同介質界面測量與顯示。有多種安裝形式供用戶選擇，以適應不同場合、環境的要求。本安和隔爆二種形式的防爆類型可滿足不同使用場合的要求。

六、特殊要求
為滿足不同場合和環境的需要可附加如下選項：
1.各型號均可選配無源自保持ON/OFF報警開關，實現高低液位自動控制或報警；
2.各型號均可選配4-20mA液位傳感器，實現遠距離集中測量與控制。
3.液位計底部排污閥，方便使用中排污。
磁翻板液位計技術參數：
測量范圍：150～8000mm

工作壓力：1.6MPa，2.5MPa；4.0MPa；6.3MPa

工作溫度: -20～100℃；-20～200℃；0～400℃

精度:±10mm

介質密度: 0.5～2.0g/cm3

介質密度差: ≥150kg/m3(測量界位)

環境振動：頻率≤25Hz 振幅≤0.5mm

跟隨速度: ≤0.08m/s

介質粘度: ≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,

可選用加熱夾套型液位計

過程連接:側裝式安裝法蘭: DN15,DN20PN1.6；DN25PN1.6；DN32PN1.6

法蘭標準:HG20592～20635-97其它法蘭標準請用戶注明。

材質：旁路管：1Cr18Ni9Ti;304;316L，304+PTFE

浮子：鈦,304,316，304+PTFE

液位計選型注意事項

1、必須準確提供以下技術參數：

（1）測量范圍（側裝式液位計為下下法蘭中心距，頂裝式液位計為設備高度）

（2）法蘭標準及規格

（3）工作溫度及工作壓力

（4）介質名稱及密度

（5）接液材質
- 石英玻璃管液位計主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。玻璃管液位計是根據連通器原理生產的一種就地式液位測量儀表，具有讀數*、結構簡單，維修方便、經久耐用等特點。執行標準：原化工部HG5-227-80標準。

  一、石英玻璃管液位計結構原理：

  　　儀表上下閥都裝有法蘭。通過焊接在容器上的法蘭，與容器組成連通器，透過玻璃管就可直接顯示容器內介質液位的高度。

  　儀表兩端均裝有針形閥，針形閥內裝有鋼球，當玻璃管因事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流，免除隱患。

  二、單色石英玻璃管液位計技術參數：

  1.測量范圍(安裝中心距L)：常用300、500、600、800、1000、1200、1400、1700、2000mm（長度可定制）

  2.工作壓力：≤1.6MPa

  3.材質：碳鋼、不銹鋼

  4.工作溫度：≤200℃

  5.連接法蘭標準： DN15 DN20 DN25

  6.其它法蘭標準如JB/T、GB、ANSI等，請用戶注明。

  7.伴熱蒸汽壓力：≤0.6MPa

  8.蒸汽夾套接頭：G1/2"外螺紋

  9.鋼球自封壓力：≥0.2Mpa

  三、單色石英玻璃管液位計訂貨須知：
  1.型號名稱

  2.規格(中心距L)

  3.材質(普通鋼或不銹鋼)

  4.安裝形式：法蘭規格
　
