- 鎧裝投入式液位變送器

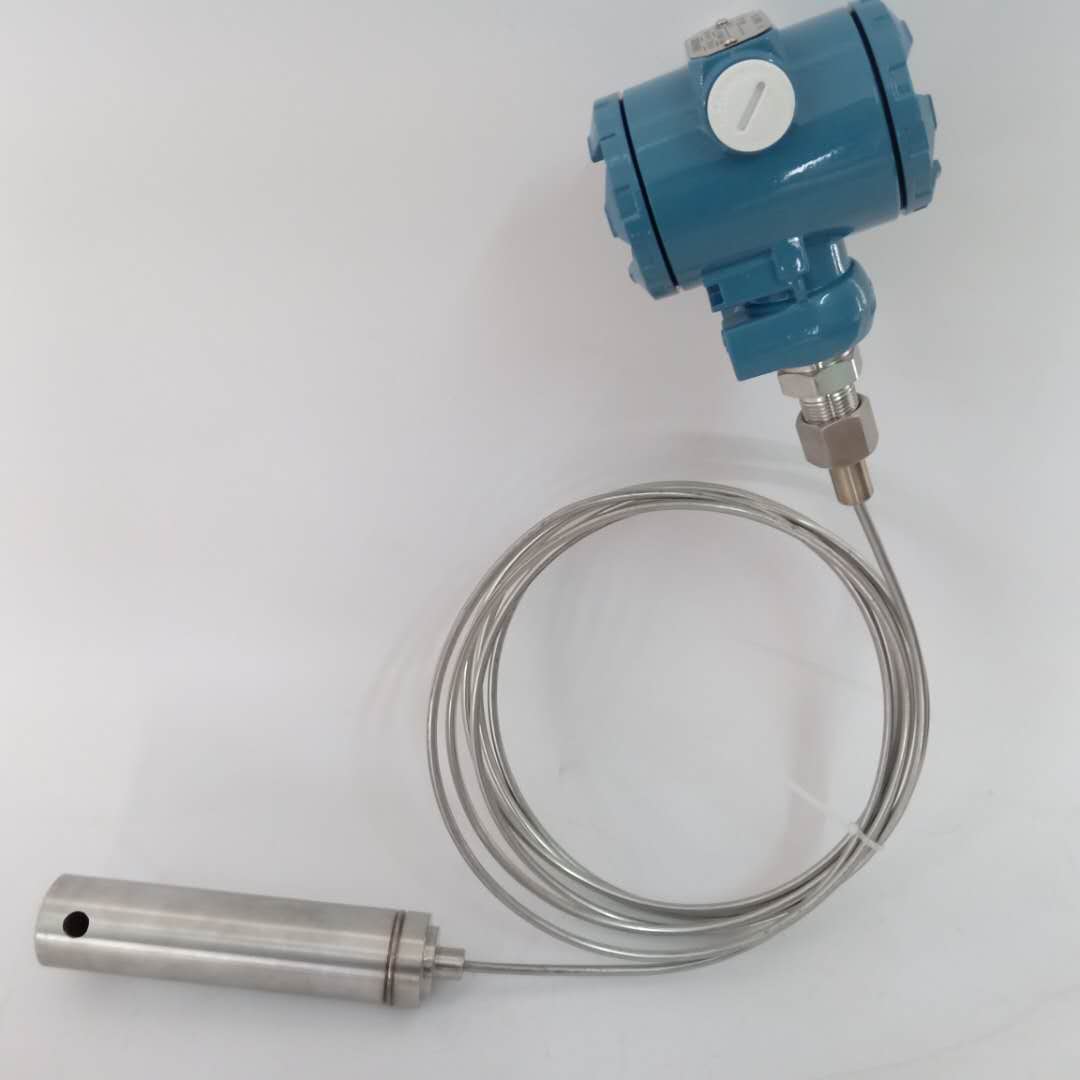

鎧裝/直桿式投入式液位變送器（液位計）產品概述
WF-BUS501投入式靜壓液位變送器是基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正。轉換成4-20mADC標準電流信號輸出。
WF-BUS501投入式靜壓液位變送器的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用極為方便
鎧裝/直桿式投入式液位變送器（液位計）產品采用不銹鋼隔離膜片的感壓傳感器作為信號測量元件，經計算機自動測試，用激光調阻工藝進行了寬溫度范圍的零點和靈敏度溫度補償。放大電路位于不銹鋼殼體內，將傳感器信號轉化為標準輸出信號，充分發揮了擴散硅傳感器的技術優勢。
本產品抗干擾、溫度漂移小、穩定高，具有很高的測量精度，**應用在城市供排水、水庫、河流、海洋、工廠水循環等部門的水位控制，以及各類敞開式容器的液位測量，是工業自動化領域?yàn)楸憬莸囊何粶y量儀表。
投入式液位計使用要求
傳感器表面受到的壓力與液面高度的關系為：Ρ = ρgH + Po
P ：變送器迎液面所受壓力
ρ：被測液體密度
g ：當?shù)刂亓铀俣?br style="padding: 0px; margin: 0px; font-size: 15px; line-height: 30px;" /> H ：變送器投入液體的深度
Po ：液面上大氣壓當傳感器投入到液體中某一深度時，被測介質的壓力引入到傳感器的正壓腔，通過線纜導氣管將液面上的大氣壓力Po與傳感器的負壓腔相連，以抵消傳感器正面的Po，使傳感器測得壓力為ρgH，從而得到液面深度。
投入式液位計產品參數
測量介質 水或與接觸材質兼容的液體 整體材質 隔離膜片：316L不銹鋼(接觸) 探頭：304/316L不銹鋼(接觸)
密封件：丁腈橡膠(接觸) 線纜：聚氨酯等(接觸) 接線盒：壓鑄鋁(非接觸)量程范圍 0.2～50米(根據用戶定制) 輸出信號 4～20mA、RS485(標準Modbus-RTU協議) 供電電壓 標準24VDC(12～36V) 精度等級 0.2%FS、0.5%FS 工作條件 介質溫度：-40～60℃、環境溫度：-40～85℃ 溫度補償 -10～60攝氏度 抗震性能 10g(20…2000Hz) 過載能力 200%滿量程 響應頻率 模擬信號輸出<500Hz，數值信號輸出<5Hz 穩定性能 ±0.1% FS/年 溫度漂移 ±0.01% FS/℃(溫度補償范圍內) 整體重量 探頭與接線盒≈1100g 線纜每米≈60g 防護等級 探頭IP68 接線盒IP65 *大功率 電流型≤0.02Us(W) 數字型≤0.02Us(W)
注意：Us為供電電壓負載特性 電流型負載≤{（Us-7.5）÷0.02} Ω
備注：Us為供電電壓
選型表
型 號
代碼
說 明
WF-BUS501
投入式液位變送器（ 纜式）
過程連接形式
T
支架安裝
N
法蘭安裝DN40 PN1.0
Y
特別約定
傳感器連接材料
4
丁晴橡膠與聚氯乙烯復合物 纜式
5
聚四氟乙烯，（聚丙烯法蘭）
防爆方式
O
不防爆
E
本安防爆Exia ⅡCT6
顯示方式
O
不帶現場批示
Z
帶電流表指示（0-****刻度）
X
帶液晶數字顯示
配重情況
O
無需配重
W
需要配重
安裝高度
－□
（mm）
測量高度
－□
（mm）
被測介質密度
－□
（g/cm3）
-
