容積式流量計
當前位置>>首頁 > 容積式流量計
  • 植物油流量計
  • 一、橢圓齒輪流量計（植物油流量計）概述
    橢圓齒輪流量計是用于對管道中液體流量進行連續測量的高精度計量儀表。它具有量程范圍大、壓力損失小、粘度適應性強，能測量高溫、高粘度液體、標定方便、安裝簡易等諸多優點，是容積式流量計的代表產品。
    WFLC系列橢圓齒輪流量計，裝有現場指針顯示、字輪累計計數裝置，可以直接顯示流經管道內的液體累積流量。特別適用于成品油品介質的計量。**用于石油、化工、化纖、交通、商業、食品、醫藥衛生等工業部門的無腐蝕介質的流量計量。
    二、橢圓齒輪流量計（植物油流量計）原理結構
    橢圓齒輪流量計由流量變送器和計數機構組成。變送器的主要部分是由裝有一對橢圓齒輪轉子的計量室和密封聯軸器組成。計數機構則包含減速機構、精度調節機構，計數器和電脈沖發信器等部件。

    計量室內主要有一對橢圓齒輪與蓋板構成初月形空腔作為流量的計量單位。橢圓齒輪靠流量計進出口處的壓力差推動而旋轉，從而不斷地把進口處的液體經初月形空腔計量后送到出口處，每轉流過的液體量是圖中新月腔的四倍，由密封聯軸器將橢圓齒輪旋轉的總數，以及旋轉的快慢傳遞給計數機構，通過指針顯示和字輪累積，即可知道通過管道中的液體總量。在計數機構中還可安裝脈沖發信器即成了帶發信的橢圓齒輪流量計，與本公司電顯示儀表配套，可以實現遠傳（定量、累積、瞬時等功能）自動化測量和控制。
    5、前蓋6、蓋板7、橢圓齒輪8、殼體9、后蓋
    三、橢圓齒輪流量計通用技術參數
    1. 主要構件材料及公稱壓力：鑄鐵，鑄鋼，不銹鋼
    2.準確度等級0.5級，0.2級(一般介質溫度在-10℃~+60℃)。
    3.使用介質溫度：（環境溫度可-10℃~+60℃）。
    -10℃~+60℃；在高溫調整下，加高溫散熱筒可達60℃~200℃。
    4.遠傳顯示現場防爆等級：ExiaⅡCT5，dⅡBT4。
    5.流量范圍如下：                                                 單位：m3/h
    型號 公稱
    通徑    		 被測液體粘度           mPa.s
    0.3~0.8
    0.     		 0.8~2 2~200 200~1000
         		 1000~2000





    WFLC-10 10
         		   0.2-0.5
         		 0.12~0.5 0.08-0.5 0.08-0.5 0.05-0.5
         		 0.06-0.3 0.03-0.3
         		 0.03-0.2


    WFLC-15 15
         		   0.75-1.
    5    		 0.5~1.5 0.3-1.5 0.3-1.5 0.15-1.5
    0.3-3    		 0.2-1.0 0.1-1.05
         		 0.07-0.75



    WFLC-20 20
         		   1.5-3
         		 1-3 0.5-3 0.5-3 0.3-3
    1.5-15    		 0.4-2.1 0.2-2.1
         		 0.15-1.5



    WFLC-25 25
         		   3-6
         		 2-6 1-6 1-6 0.6-6
    1.56-15    		 0.8-4.2 0.4-4.2
         		 0.3-3



    WFLC-40 40
         		   7.5-15
         		 5-15 2.5-15 2.5-15 1.5-15
         		 2.1-10.5 1.0-10.5
         		 0.7-7.5


    WFLC-50（Ⅱ） 50
         		   8-24
         		 8-24 4.8-24 4.8-24 2.4-24
         		 2.4-16.8 1.6-16.8
         		 1.2-12



    WFLC- 65（Ⅱ） 65
         		   20-40
         		 15-40 8-40 8-40 4-40
         		 5.6-28 2.8-28
         		 2-20



    WFLC-80（Ⅱ） 80
         		   30-60
         		 20-60 12-60 12-60 6-60
         		 8.4-42 4.2-42
         		 3-30

    WFLC-100（Ⅱ）（Ⅱ）（Ⅱ）（Ⅱ）（Ⅱ） 100
         		   50-100
         		 34-100 20-100 20-100 10-100
         		 14-70 6-70
         		 5-50

    WFLC-150 150   95-190 64-190 38-190 38-190 19-190 26.6-133 13.3-133 9.5-95
    WFLC-200 200   170-340 114-340 56-340 56-340 34-340 47.6-238 23.8-238 17-170
    準確度等級制     0.5
         		 0.2 0.5
    0.     		 0.2 0.5 0.2 0.5 0.5


    注1：當被測液體溫度高于80℃時，流量計的*大流量為流量計原*大流量的90%，*小流量應是原流量計*小流量的120%。
    注2：當被測液體粘度高于2000mPa.s時，請咨詢訂貨
    不銹鋼橢圓齒輪流量計，高粘度流量計，油流量計

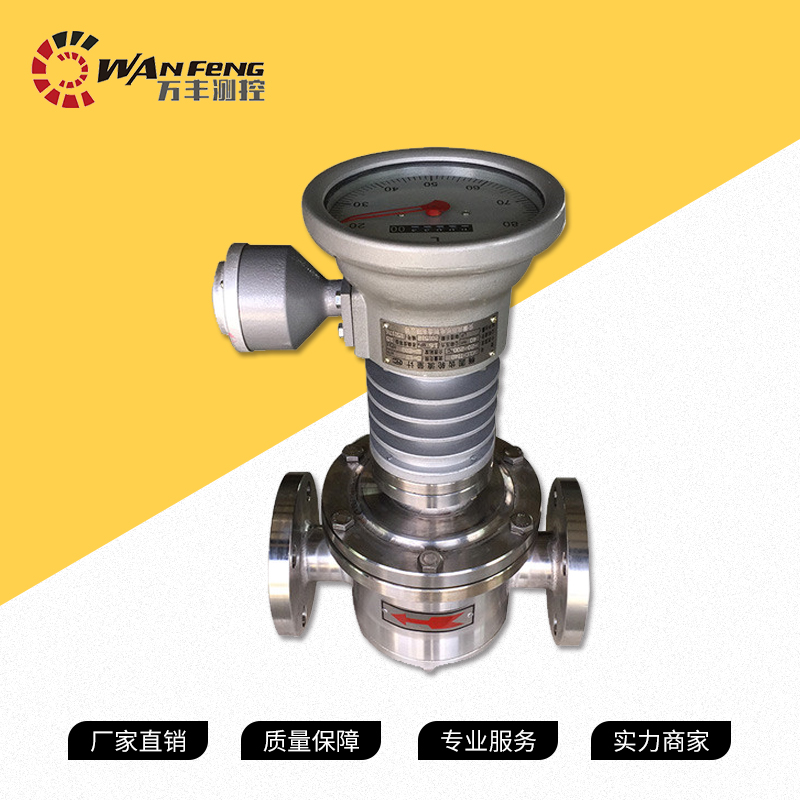

    高溫型油流量計
