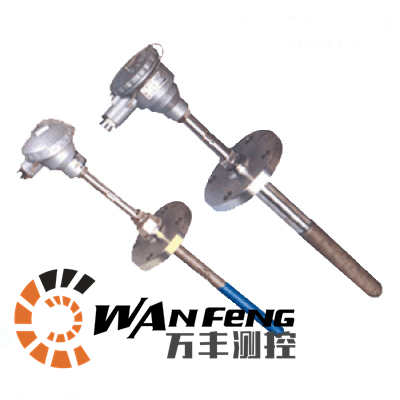

WRN-430NM耐磨熱電偶

一、高溫耐磨熱電偶儀表概述：

耐磨熱電偶采用等離子噴漆技術、高鉻鑄鐵和高溫合金不同材料制成的耐磨保護管，專門為高、中、低溫耐磨環境的測量場合設計制造的，可適用于循環流化床、沸騰爐、煤粉爐、球磨機等工業現場，采用鎧裝或高溫鎧裝芯體，配以不同材質及規格的耐磨套管，耐磨損、耐震動、抗熱震性能好，在各種磨損程度極高的惡劣場合中產品的使用壽命可達普通產品的幾倍之高，大大提高了生產效率，降低成本消耗。

二、高溫耐磨熱電偶測量原理：

的工作原理是兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電勢，接上顯示儀表，儀表上就指示出熱電阻所產生的熱電動勢的對應溫度值。WZP型裝配式熱電阻的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只與熱電偶導體材質以及兩端溫差有關，與熱電極的長度、直徑無裝配式熱電阻主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。

三、耐磨熱電偶適用場合：

耐磨式熱電偶采用等離子噴漆技術、高鉻鑄鐵和高溫合金不同材料制成的耐磨保護管，專門為高、中、低溫耐磨環境的測量場合設計制造的，可適用于循環流化床、沸騰爐、水泥回轉窯尾煙室、煤粉爐、球磨機等工業現場。

四、性能特點：

1、耐磨合金：根據磨損環境特點，專門設計的純合金化的采用真空冶煉的，具有抗高溫氧化和極高強度的專用耐磨高溫合金，經鍛造整體鉆孔而成。加工缺陷少，可靠性高，高溫強度耐磨綜合性能好，價格較高，使用溫度800～1200℃。

2、復合鑄造耐磨合金：采用復合鎧裝技術以合金基體加入耐磨粒子，精密熔鑄成型。不需車削加工，套管硬度高，抗高溫氧化，有少許鑄造缺陷但不影響高溫耐磨和密封性，是使用zui普通的高溫耐磨套管，價格適中，使用溫度800～1200℃。

3、離子注滲碳化鎢：以不銹鋼為基體采用離子注滲技術在套管表面注入碳化鎢粒子。具有高硬、高強、高韌，特別耐磨，耐磨層厚度0.5～1.5mm，外硬內韌，zui小直徑可到φ8，表面質量好，使用溫度0～800℃。在電廠磨煤機中使用壽命達2年以上。

五、技術指標：

1、與裝配式相同，熱電偶I級，熱電阻A級按協議訂貨；

2、非耐磨部分保護管材料 1Cr18NI9Ti；

3、電氣出口：M20×15,NPT1/2；

4、耐磨頭硬度：HRC62-65；

5、防護等級：IP65；

6、隔爆等級：d‖BT4,d‖CT5；

7、公稱壓力：2.5MPa。

六、安裝方法：

1、首先應測量好熱電阻法蘭或者螺紋螺牙的尺寸,加工配套好法蘭或者螺紋底座.

2、要根據法蘭或者螺紋底座的尺寸,在需要測量的管道上開孔.

3、法蘭或者螺牙座的焊接.把法蘭座或者螺紋底座插入已開好孔內,把法蘭座或者螺紋底座與被測量的管道焊接好.

4、把熱電阻用螺栓緊固或者螺紋旋進已焊接好的螺紋底座.

5、按照接線圖將熱電阻的接線盒接好線,并與表盤上相對應的顯示儀表連接.注意接線盒不可與被測介質管道的管壁相接觸,保證接線盒內的溫度不超過100℃范圍.接線盒的出線孔應防因密封不良,水汽灰塵等沉積造成接線端子短路。

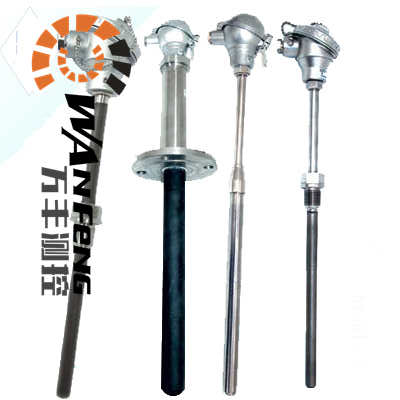

七、耐磨保護管類型及性能：

九、選型一覽表：

WZ	型號表示				熱電阻
WR					熱電偶
	感溫元件
	C						Cu50（熱電阻）
	P						Pt100（熱電阻）
	N						鎳鉻鎳硅 K
	E						鎳鉻銅鎳 E
		連接形式
		2					固定螺紋
		3					活動法蘭
		4					固定法蘭
		6					固定螺紋錐形保護管
			接線盒形式
			2				防噴式
			3				防水式
				保護管直徑
				0				16
				1				12
				T		Φ18、Φ20 Φ22、Φ25 Φ28、Φ32		客戶定制
				耐磨標示				NM
				耐磨頭材質
				-SN				水泥廠專用
				-DC				電廠專用
				-LM				等離子噴涂
				-CM				高鉻鑄鐵
				-KM				K氏合金
				特殊材質
使用場合		客戶在訂購耐磨熱電偶、時一定要確定其使用工礦場合，使用溫度，便于廠家對耐磨頭材質的正確選擇

十、設計及訂貨需知：

1、注明型號、分度號、使用溫度范圍。

2、熱電偶保護管直徑、長度、材質等。

3、有緊固件、法蘭裝置的，需提供相關尺寸。
