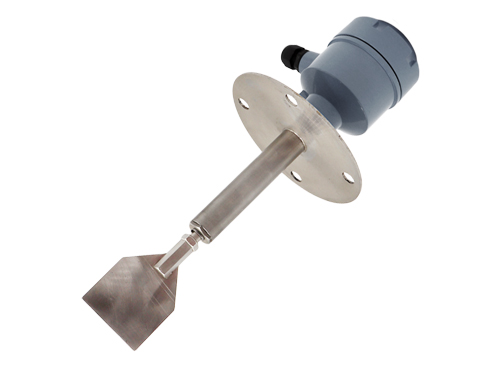

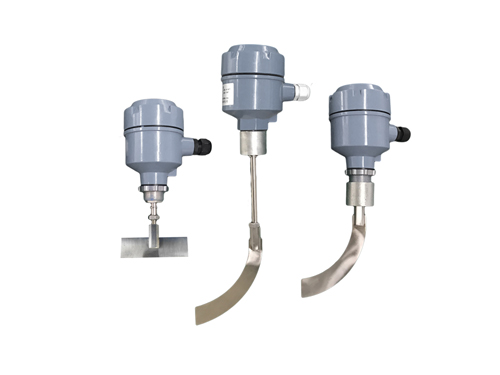

阻旋料位開關

阻旋料位開關基本參數
電源：110VAC 60HZ,220VAC 50HZ,240VAC 50Hz,24VAC 50HZ,24VDC
消耗功率：3W，1.5W(XR8□用)
接點容量：SPDT 5A/250VAC， 3A/250VAC(XR8□)
葉片轉速：1R.P.M
耐電壓：AC 1500V×1minute
測量扭矩：0. 05～0.1N·m，0.003～0.01N·m(XR8□)
適用比重：0.5g/cm³以上，0.3g/cm³(XR8□)以上
接續方式：牙口1"PF、3/4"PF(XR8□)，法蘭JIS 2-1/2"x5kg/cm²(其它可依需求訂制)
阻旋料位開關工作原理
阻旋式料位開關之葉片是利用傳動軸與離合器相接，在未接觸物料時，馬達保持正常運轉；當葉片接觸物料時，馬達電源斷開并停止轉動，機構同時輸出一接點信號而測出料位高度。
安裝注意事項
1．水平安裝時，將開關以水平向下呈15℃～20℃之夾角安裝，以減少物料的沖擊。
2．接線盒入線口必須朝下，電纜固定螺母必須鎖緊。
3．送電時應確認使用電壓正確。
4．被控制線路負載必須與開關接點容量相匹配。
5．安裝產品附近應避免有架橋破壞器或振動馬達。
6．開關安裝避免靠近入料口，以減少下料損壞葉片及誤動作；若開關必須安裝在靠近入料口處，請?jiān)陂_關上方200mm處加裝一2"寬的保護擋板。
7．各產品安裝時根據其型號不同，選擇水平安裝和垂直安裝。
8．軸長可調型開關在現場拆解安裝時，萬向接頭與傳動軸連接時，鎖緊螺母必須涂上缺氧膠，然后再用扳手鎖緊。
9．現場安裝、維護必須遵守“斷電后開蓋”的警告語。
10. 安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。
11. 被測介質的*高溫度不應超過產品標簽中標明的溫度。
12. 產品安裝時請勿直接敲擊葉片及傳動軸。
扭力調整
1．用戶可根據被測物的比重大小進行扭力調整。當被測物比重大時，可將彈簧扭力調至*強的位置，此時葉片的靈敏度較差；被測物比重愈小時，可將彈簧調至愈弱，則葉片的靈敏度較好。
2．具體方法：打開接線盒，將扭力彈簧靠近多孔一端拿出，根據需要插入對應的孔中（靠近端子臺的孔扭力*弱）。
l 注意在使用過程中扭力彈簧的扭力，請勿隨意更換，以免造成誤動作。
常見故障及排除

NO.	故障現 象	原因分析	排除方法
1	物料達到時，葉片仍轉動	葉片尺寸與物料比重不符	重新確定葉片尺寸
2	葉片變形或傳動軸變形彎曲	物料沖擊力太大	做適當防護措施
3	葉片不轉動	1．電源未接好	檢查線路將線接好
3	葉片不轉動	2．馬達燒壞	與本公司聯系更換馬達

注意：1. 請勿自行改變傳動軸及葉片的尺寸，這樣會影響產品信號輸出。

日常維護
1．檢查傳動軸、葉片是否彎曲變形或損壞。
2．檢查傳動軸與葉片之間的連接是否牢固。
3．定期清除葉片及傳動軸上的物料及雜物。
4．接線盒請勿直接用水沖洗。
開箱及檢查
1．包裝應完好無損。
2．開箱時若發現本產品有損壞或部件脫落松動，請及時通知本公司。
3．裝箱內容：
a) 產品1臺
b) 說明書1份

　
