氣體超聲波流量計

1. 氣體超聲波流量計概述

HGU系列氣體超聲流量計是基于超聲波時差法測量流速的新型流量計，采用四聲道設計，可有效消除渦流和不對稱流影響，提高計量準確度和可靠性。產品集流量計量、體積修正于一體，可直接測量氣體測量條件下（簡稱“工況”）的體積流量、溫度、壓力、基準條件下（簡稱“標況”）體積流量和總量。根據需要還可增加物聯網通信和系統平臺預付費結算功能，是城市燃氣貿易計量和石化、冶金、電力等行業工業氣體測量的理想儀表。
本產品執行國家 JJG1030-2007《超聲流量計檢定規程》和產品企業標準。

2. 氣體超聲波流量計主要特點

2.1. 超聲基表部分

Ø 兩至三截面四聲道布局，具備渦流和不對稱流檢測與補償功能；
Ø 具備多種自診斷功能和自主校正功能；
Ø 獨立計量芯結構設計，既便于維護同時可提升產品可靠性及使用壽命；
Ø 范圍度寬，≥50：1（DN25～DN40）和100:1（DN50～DN200）；
Ø 始動流速低，可測量流速下限不大于15mm/s；
Ø 具備零點自跟蹤功能，可有效消除零點漂移；
Ø 四聲道冗余設計，1～3聲道故障仍可保證計量基本準確，可靠性高。
Ø 直通測量管設計，零壓損。

2.2. 修正儀部分

Ø 體積修正儀與超聲基表采用UART通信方式，確?；砼c修正儀數據完全同步，同時可采集基表的主要狀態診斷信息并顯示報警；
Ø 　體積修正儀采用全數字化設計技術，轉換精度高，并具有完善的數據管理能力；
Ø 物聯網通信模塊與修正儀采用獨特的結構設計，且物聯網模塊設計標準化，2G、4G、NB可直接互換升級；
Ø 采取多種電磁兼容設計技術，抗干擾能力強。

4.1. 型號規格與計量參數

4.1.1 型號規格與基本參數
表 1 型號規格參數

型號規格	公稱通徑DN mm	流量范圍 m³/h	始動流量 m³/h	*介質高壓力（MPa.a）/公稱壓力（MPa.g）**
HGU-G25	25	0.4～40	0.10	1.6/1.6
HGU-G40	32	0.65～65	0.12
HGU-G65	40	1.0～100	0.14
HGU-G100	50	1.0～160	0.20
HGU-G250	80	2.5～400	0.40
HGU-G400	100	4.0～650	0.65
HGU-G1000	150	10～1600	1.6
HGU-G1600	200	16～2500	2.0

4.1.2準確度等級及*大示值誤差
（1）超聲基表
1.0級： Q_min ≤Q＜10%Q_max: ±2.0%， 10%Q_max≤Q≤Q_max:±1.0%。
（2）體積轉換主示值與各分量(參比條件下)
a. 主示值*大誤差：±0.5%；
b. 壓力*大示值誤差為：±0.2%；
c. 溫度*大示值誤差為：±0.2%(±0.5℃)。

. 使用條件

(1) 環境溫度：-25?℃～+55?℃；
(2) 介質溫度：-20?℃～+60?℃；
(3) 相對濕度：5%～95%；
(4) 大氣壓力：70?kPa～106?kPa。
(5) 機械振動：應無較強機械振動的場合；
(6) 電磁和電子干擾：不存在較強電磁和電子干擾的環境；
(7) 聲學干擾：環境聲學噪聲對其測量性能不產生不良影響；
(8) 脈動流：不會對其計量性能產生影響；
(9) 測量介質：天然氣、壓縮空氣、氮氣和工業惰性氣體等。

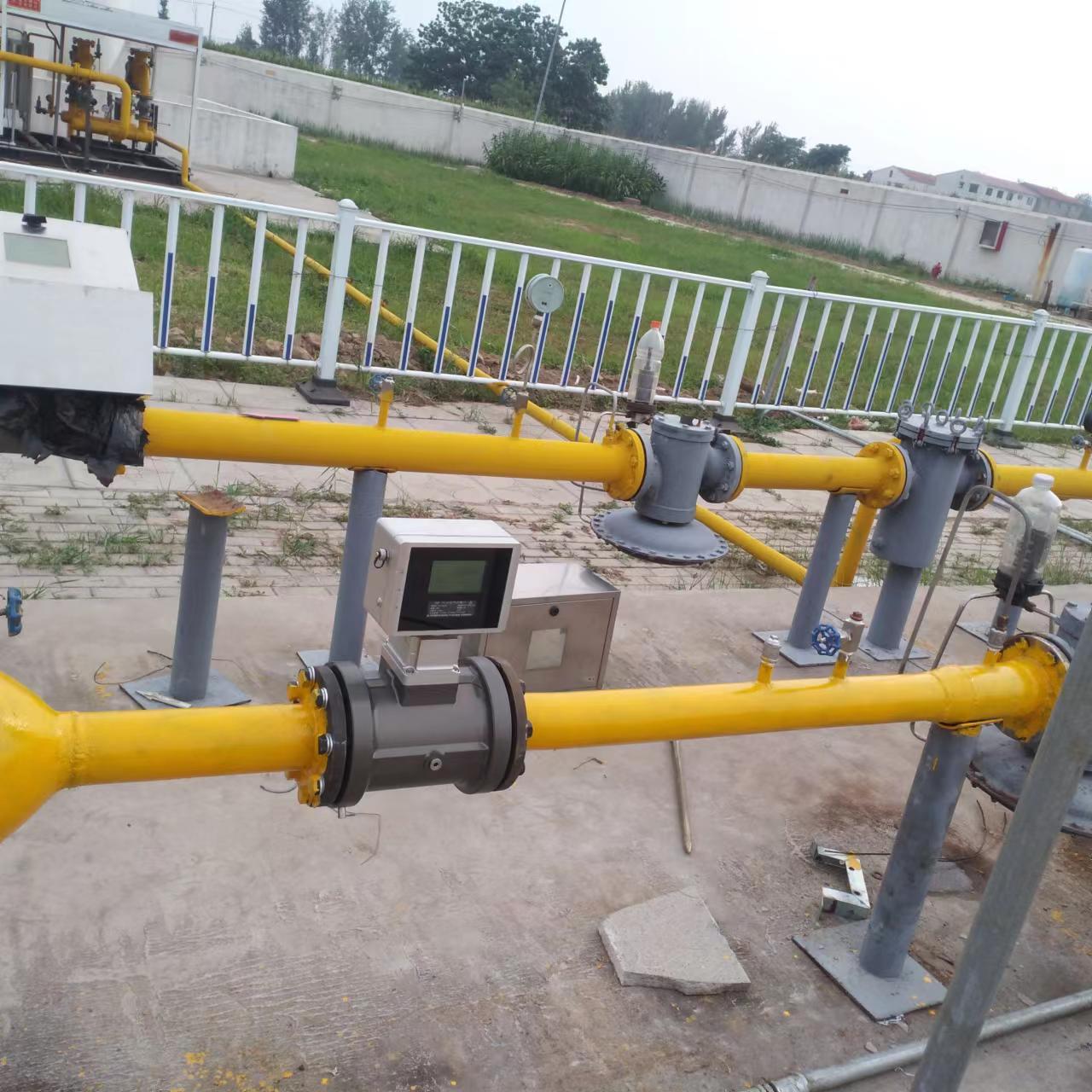

氣體超聲波流量計應用照片

　
