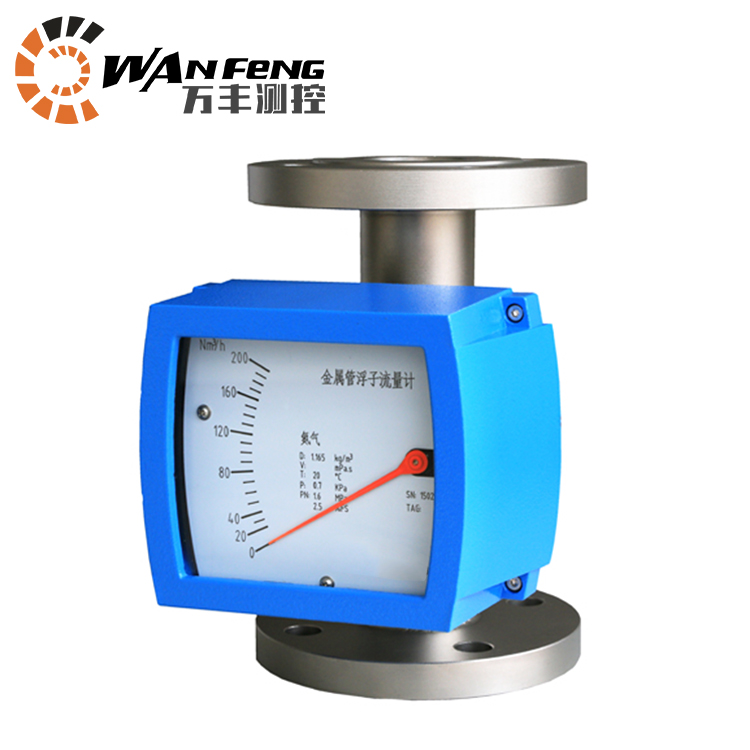

金屬管浮子流量計
當前位置>>首頁 > 金屬管浮子流量計
  • 轉子流量計
  • ■轉子流量計概述
       LZ型系列轉子流量計,采用可變面積式測量原理，應用現代高技術手段及元器件，生產的轉子流量計。流量計主要由三大基本部分組成：1、測量管體；2、錐形浮子；3、指示器。浮子的位移量與流量的大小成比例，通過磁耦合系統，以不接觸方式，將浮子位移量傳給指示器指示出流量的大小。也可配裝不同的轉換器，將流量值轉換成標準如4-20mA電遠傳信號，實現遠距離顯示、記錄、積算和控制等功能。


    LZ型系列轉子流量計，適用于測量液體、氣體。在測量管的設計上針對不同的管道條件、特殊流體的測量要求，配置了多種結構型式的測量管，如保溫夾套型、帶阻尼器型等。除了標準的可選外，還可以為用戶進行特殊設計，如高壓型、高溫型等，*大限度的滿足用戶的要求。

    LZ型系列轉子流量計，在指示器的設計上可以為各種應用場合提供可靠適用的功能組合。如現場指針指示，LCD顯示瞬時和累積流量等，在指示器供電選擇方面有電池供電、24VDC供電、220VAC供電，方便用戶現場情況進行選擇。

    LZ型系列轉子流量計，以其結構簡單，使用壽命長、線性刻度、可用于測量液體和氣體等優點而得到**應用，諸如石油、化工、發電廠、食品工業、制藥工業、水處理工業以及其它工業域。



    ■技術參數：

    儀表型號      LZ系列轉子流量計
    測量范圍     （****點值）從流量表選擇
    水   20℃             2.5-150,000L/h
    空氣  1.013bar abs 20℃  0.07-3000m3/h
    量程比       10：1      5：1
    精度等級     1.5     2.5
    壓力損失     見流量表
    測量管       錐形測量管    孔板測量管
    刻度盤分度   依據流量單位劃分
    儀表口徑     DN15-DN150 其他口徑協商制造
    法蘭連接     DN15-DN50/PN4.0 DN80-DN150/PN1.6
    法蘭標準     GB/T9119 .10-88 也可按用戶提供法蘭標準制造如 ANSI B 16.5
    保溫夾套法蘭 DN15 DN25/PN4.0  1/2
    保溫夾套管   ф12
    特殊類型     高壓型、螺紋型和其他特殊型可根據用戶要求提供
    介質粘度     DN15≤5mPa.s
    DN25～DN150≤250mPa.s
    介質溫度      -80∽200℃  標準型
                  0∽85℃     防腐型
                  -80∽300℃  高溫型
    環境溫度     -25∽60℃
    防護等級     IP65
    電信號輸出  輸出信號   4-20mA（兩線制）
    線性度     1％
    溫度影響   0.5％/10℃
    電氣接口   M20×1.5 標準型
    供電電源   24V DC 標準型
    電源消耗   ≤3W
    限位報警     供電電源   24V DC
    電源消耗   ≤3W
                 觸點容量   3A/220V
                 工作溫度   -25∽60℃
    防爆等級     ExibⅡCT5  ExdⅡBT5
    防爆關聯設備  本安型安全柵LB906



    ■ 型譜
    LZ Z 就地指示型
      D 電遠傳型
        口徑 DN
        15   25   50   80   100   150
        結構型式
        F10 下進上出型 （可以缺省）
        F11 下進側出型
        F12 側進側出型
        F13 右進左出型
        F14 左進右出型
        接液材質
        RR0 0Cr18Ni12Mo2Ti 適用于結構型式     F10型   F11型  F12型   F13型   F14型
        RR1 1Cr18Ni9Ti 適用于結構型式     F10型   F11型  F12型   F13型   F14型
        RL 316L 適用于結構型式     F10型   F11型  F12型   F13型   F14型
        RP PTFE 適用于結構型式     F10型
        Ti 鈦合金 適用于結構型式     F10型
        HC 哈氏合金 適用于結構型式     F10型
        附加結構
        T 夾套型 適用于測量器類型    F10型
        Z 阻尼型 適用于測量器類型    F10型   F11型  F12型   F13型   F14型
        G 高溫型 適用于測量器類型    F10型   F11型  F12型   F13型   F14型
        Y 高壓型 適用于測量器類型    F10型   F11型  F12型   F13型   F14型
        指示器  (對于遠傳4-20mA標準電流信號指示器，可以選擇＋HART協議）
        缺省 現場指針顯示瞬時流量
        ES1 24VDC供電，現場指針顯示瞬時流量，角位移變送器，遠傳4-20mA標準電流信號
        ES2 24VDC供電，現場指針顯示瞬時流量，非接觸變送器，遠傳4-20mA標準電流信號
        K1 帶一上限報警點輸出
        K2 帶一下限報警點輸出
        K12 帶一上限和一下限報警點輸出
        JSB 電池供電，   LCD顯示瞬時流量和累積流量
        JSC 240VAC供電，LCD顯示瞬時流量和累積流量
        JSD 24V DC供電，LCD顯示瞬時流量和累積流量
        JSE 24V DC供電，LCD顯示瞬時流量和累積流量，遠傳4-20mA標準電流信號
        防爆型式
        缺省 普通型      方表頭
        Exi 本安防爆型  方表頭
        Exd 隔爆型      圓表頭
    舉例：LZ□-□  □   □  □  □  □  □               注：無選擇項可以缺省。
          LZ D-15 /F10/RR0/ T /ES1/HRAT/Exi
    說明：電遠傳/DN15口徑/下進上出型/材質0Cr18Ni12Mo2Ti/夾套型/4-20mA/HART協議/本安防爆

    ■流量表
    口徑 水（L/h） 空氣（m3/h） *大壓力損失（Kpa）
    材質RRO RR1 RL 材質PTFE 材質RRO RR1 RL 材質RRO RR1 RL 材質PTFE
    15 2.5-25   0.07-0.7 6.5
    4-40 2.5-25 0.11-1.1 6.5 5.5
    6-60 4-40 0.18-1.8 6.6 5.5
    10-100 6-60 0.28-2.8 6.6 5.6
    16-160 10-100 0.4-4.0 6.8 5.8
    25-250 16-160 0.7-7.0 7.2 6.1
    40-400 25-250 1.0-10 8.6 6.1
    60-600 40-400 1.6-16 11.1 7.3
    25 100-1000 60-600 3.0-30 7.0 5.9
    160-1600 100-1000 4.5-45 8.0 6.0
    250-2500 160-1600 7-70 10.8 6.8
    400-4000 250-2500 11-110 15.8 9.2
    50 600-6000   18-180 8.0
    1000-10000 400-4000 25-250 11.0 6.8
    1600-16000 600-6000 40-400 16.2 9.4
    2000-20000 1000-10000 60-600 16.2 14.5
    80 2500-25000 1600-16000 60-600 8.2 6.9
    4000-40000 2000-20000 100-1000 9.5 8.1
    5000-50000 2500-25000 150-1500 9.5 8.1
    100 6000-60000 4000-40000 180-1800 8.0 9.5
    8000-80000 5000-50000 240-2400 10.0 9.2
    10000-100000 8000-80000 300-3000 10.0 9.2
    125 10000-100000 8000-80000 300-3000 10.0 8.5
    25000-125000 10000-100000   12.2 10.1
    150 25000-125000 10000-100000   11.0 9.2
    30000-150000 25000-125000   13.2 12.1
    注:用于測量液體時，應保證工作壓力不低于兩倍*大壓損；用于測量氣體時，應保證工作壓力不低于五倍*大壓損，以使流量計穩定工作。
