冷凝水液位計
冷凝水用磁翻板液位計介紹

UHZ型磁翻板液位計是本公司創新設計的新一代磁翻板液位計，產品技術**，結構合理，顯示清晰直觀，由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。也有主體內磁浮子隨液位的升降而上下運動，同時驅動主體外指示內的雙色磁板翻轉，有液位時轉示紅色、無液位時轉示白色。紅色和白色之間的界線即代表液位高度。從而使液位指示顯得更加清晰。能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。UHZ系列產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。UHZ系列磁翻板液位計**用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。

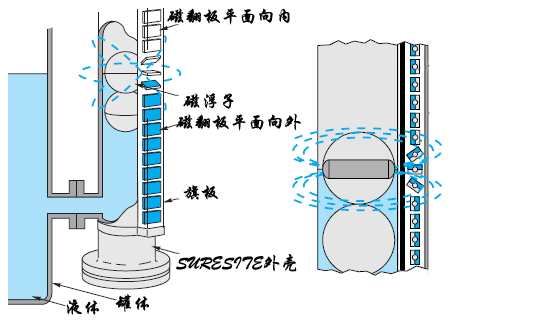

冷凝水用磁翻板液位計結構原理
液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的*磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。加裝限位開關實現液位報警與控制。加裝液位變送器實現標準信號輸出供顯示與控制。

冷凝水用磁翻板液位計產品特點
UHZ系列磁浮子翻柱液位計的零部件采用1Cr18Ni9Ti、316L、304不銹鋼內襯PTFE、PVC、PP等材料及進口元件，具有*的可靠、穩定及抗腐蝕性能。其特點十分顯著：
※ 設計簡單、緊湊、堅固可靠、壽命長、無維護工作量能長年在戶內、外安裝使用；
※測量管與液位顯示部分、液位變送器、報警開關在耐壓、耐氣上是完全隔離的；
※工作壓力范圍寬，耐壓從真空到42Mpa；防腐性≤2.5Mpa；
※工作溫度范圍寬，適用于從-160～+450℃；
※**用于強弱腐蝕性、易燃易爆、毒性、強放射性、攪動的、污濁的液位測量；
※各型號均可選配磁性報警開關，實現高低液位自動控制或報警；
※各型號均可選配4～20mADC液位傳感器，實現遠距離集中測量與控制。

磁翻板液位計技術參數：

正常工作條件

環境溫度 -25℃～70℃

相對濕度 5%～****（包括凝露和直接濕）

大氣壓力 86MPa～108mpa
測量范圍 500mm～3000mm分檔

測量精度浮子式指示器±20mm

翻柱式指示器±20mm

工作壓力 1MPa、1.6 MPa、2.5 MPa、4 MPa、6.3 MPa
介質密度 0.5g/cm3—1.8g/cm3

介質粘度 ≤0.5Pa’s
介質溫度 -25℃　～+250℃(特殊要求可達450℃)

跟隨速度 ≤0.08m/s

安裝方式側裝式、頂裝式、底裝式

防護等級 IP65

防爆等級 ibⅡCT4（本安型）、dⅡBT4（隔爆型）
傳輸方式 4～20mA 或開關量

連按法蘭 HG20592～20635-97法蘭標準，若采用其他法蘭標準(如GB、ANSI、DIN等標準)請用戶在定貨時注明。對于高壓型側裝式磁性液位計連接法蘭采用HG20595－用97帶頸對焊連接法蘭DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在訂貨時注明
　
