氨水液位計
氨水液位計（磁翻板液位計）結構原理與工作特性

磁翻板液位計組成

生產由主體、磁浮子、傳感器、變送器和翻板指示器五部分組成。

、磁翻板液位計特點

1. 磁翻板液位計的zui顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位上、下限位報警控制。

2. 配上變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄傳達到PLC系統控制。

氨水液位計（磁翻板液位計）特點

1、結構簡單，堅固。**的技術，新穎的設計

2、抗壓，指示部分和測量部分密封隔離

3、適合于惡劣的操作條件和環境條件

4、對密度≥ 0.5kg/l 的液體/ 液化氣具有可靠功能

5、大型刻度條，便于讀數

6、具有 PTFE 襯里或硬塑料等不同類型

7、壓力：標準型≥ 4.0MPa ，中壓型：6.3MPa，高壓型：10.0MPa，16.0-25.0MPa

8、溫度：標準型≤120℃，中溫型≤220℃，高溫型≤450℃

9、可進行密度差≥ 0.1kg/l 的兩種液體介質之間的界面測量

10、指示器可更換，增加限位開關和遠傳系統

11、遠傳電流輸出：4~20mA (HART)

12、選型采購請咨詢我公司銷售、技術相關人員。

氨水液位計技術參數

1、測量范圍：150～8000mm，對中心距超過8000mm的或遠輸條件不允許超過長度的液位計可采用分段制造。

2、工作壓力：0.6；1.0；2.5；4.0；6.4；10Mpa

3、工作溫度：F：120℃；G：200℃；H：450℃

4、*度:±10mm

5、介質密度: 0.5～2.0g/cm3

6、介質密度差: ≥150kg/m3(測量界位)

7、環境振動：頻率≤25Hz 振幅≤0.5mm

8、跟隨速度：≤0.08m/s

9、介質粘度：≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,可選用加熱夾套型液位計。

10、過程連接：旁路側面安裝法蘭:DN25,PN1.0或PN1.6、 PN2.5、PN4.0、PN6.4、PN10。

11、開關選項：可選擇普通型、防爆型

12、變送器選項：可選干簧管液位變送器、可選磁致伸縮液位變送器、可選全智能帶表顯示液位變送器

氨水液位計安裝使用與維護

1、磁翻板液位計安裝必須垂直，以保證浮球組件在主體管內上下運動自如。

2、磁翻板液位計主體周圍不容許有導磁體靠近否則直接影響液位計準確工作。

3、磁翻板液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。

4、磁翻板液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。

5、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。如果在出廠時已經將浮球組件安裝在主體管內，為保證運輸過程中不使浮球組件損壞，我們用軟卡將浮球組件固定在主體管內，安裝時只要將軟卡抽出即可。

6、根據介質情況，可定期打開排污法蘭清洗主體管沉淀物質。

氨水液位計訂貨須知：
1、安裝方式：側裝式頂裝式
2、測量介質：比如水、油、其他化工溶劑及液體原料
3、材質要求：比如304不銹鋼、316L不銹鋼、PP、PVC (如果用戶不清楚，在提供相關參數后，可由我我司技術人員幫助選擇地)
4、測量介質溫度：溫度的不同決定了浮子和顯示面板的材料類型的不同選擇。冬天溫度過低時，就需要加裝電位熱或蒸汽夾套進行保溫，液位計可以測量的介質溫度-20℃~500℃。
5、工作壓力：壓力的大小決定了主導管的厚度及焊接等加工工藝的不同。液位計可測量的介質*高的壓力可以達到10MPa。
6、連接方式：頂裝式磁翻板液位計系列產品一般情況下是采用DN80或DN100的連接法蘭，側裝式磁翻板液位計采用的連接方式有三種：法蘭連接（比如DN25）、卡箍連接、螺紋連接。

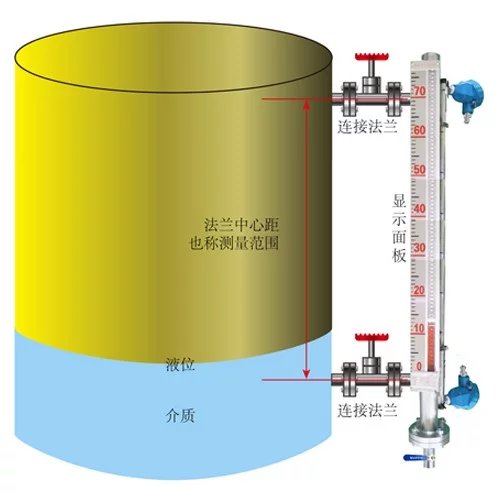

7、測量范圍：1.側裝式因為是通過上下兩個導管與需測量容器相連，因此其測量范圍就是兩個導管中心之間的距離，簡稱中心距。
　
