智能電磁流量計概述：

智能電磁流量計是一種測量導電介質體積流量的感應式儀表,根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成比例。除可測量一般導電液體的體積流量外，還可用于測量強酸、強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積量。**應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理、水利建設、河流疏浚等領域的流量計量。

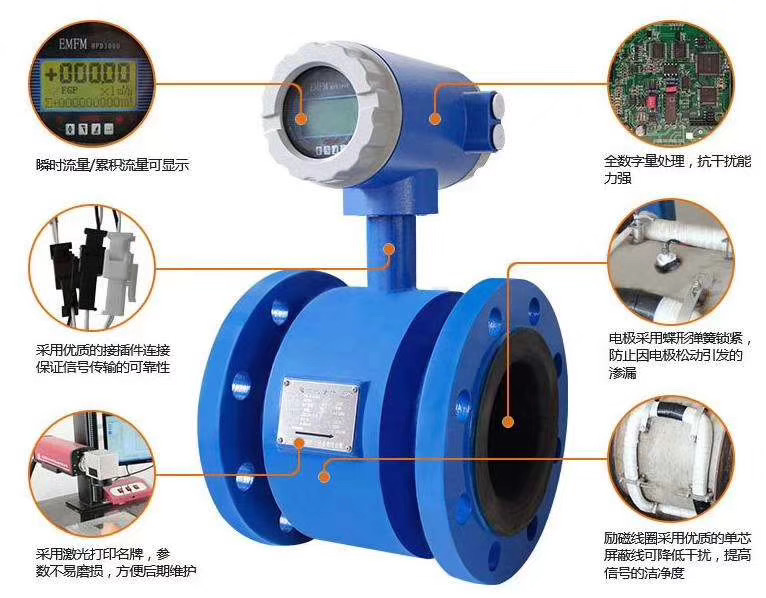

智能電磁流量計產品特點：

1、 測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數無關。

2、 多電極設計，進一步保證測量精度。

3、 管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

4、 高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易 學易懂。

5、 轉換器內核采用高速中央處理器，運算速度快，精度高，低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。

6、 全數字量的處理，抗干擾能力強，測量可靠，精度高。

7、 超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好。

8、 采用EEPROM存儲器，內部設有不掉電時鐘，可記錄掉電時間，測量運算數據存儲保護安全可靠。

9、 雙向測量系統，可測正向流量、反向流量。

10、 密碼鎖存功能，流量計通電后，若設置參數，必須輸入密碼，才能進行操作。

11、 轉換器具有自診斷報警輸出功能，空負載檢測報警輸出。

12、 插入式結構,安裝簡單，不需斷流，現場可帶壓開孔(1M P a以下)安裝， 經濟方便，適合于大中口徑管道流量的測量。

13、 小信號切除功能，用戶可通過顯示器面板設置切除干擾性小流量

14、 零點自校準，消除零漂移。

智能電磁流量計技術參數：
公稱通徑系列DN(mm)

DN15-3200，插入式≥DN200

轉換器:-25℃～+60℃

插入式:-25℃～+60℃

●通迅接口:RS232、RS485、HART

●電導率范圍:被測流體電導率≥5μs/cm大多數以水

為成份的介質,其導電率200～800μs/cm

范圍內，均可選用電磁流量計

●輸出電流及 負載電阻: 4～20mA全隔離     負載電阻＜750Ω

脈沖頻率:0～1KHz(負載電阻

≥3000Ω)

光電隔離OCT外接電源≤35V

●電極材料:含鉬不銹鋼、鈦、鉭、哈氏合金、鉑 或其他特殊電極材料

●防護等級:潛水型:IP68，其他型 IP65

●供電電源:AC220V 50Hz,DC24V

●直管段長度:管道式:上游≥5D，下游≥2D

●連接方式:管道式:GB9119-2000標準法蘭

插入式:螺紋連接，球閥規格:DN50

●防爆標志:ExdⅡBT4

●相對濕度:5%～95%RH

●消耗總功率:≤20W

●電氣接口:  M20×1.5螺紋       注:特殊規格可以定制

●流動方向:正，反，凈流量

●重復性誤差:測量值的±0.1%

●準 確 度:管道式:  0.2級、0.5級 1.0級(根據口

徑區分)

插入式: 2.5級

●被測介質溫度:  普通橡膠襯里:-20℃～+60℃

高溫橡膠襯里:-20℃～+90℃

聚四氟乙烯襯里:-30℃～+180℃

高溫型乙烯襯里:-30℃～+200℃

介質溫度大于120℃時定貨說明!

●額定工作壓力:

  管道式:DN10-DN50:≤4.0MPa,
     DN65—DN400:≤1.6MPa,
     DN450-DN600:≤1.0MPa，

     DN650以上:≤0.6MPa

  插入式:≥DN80 0.25MPa-25MPa     特殊壓力規格定貨時說明

●流量測量范圍:流量測量范圍對應速度范圍是  0.5～10m/s

●管道式:0.5～10m/s,推薦1～5m/s;

●插入式:0.5～10m/s

1.量程的確認:

⑴、儀表的選型是儀表應用中非常重要的工作，儀表在實際應用中有2/3的故障是儀表的錯誤選型和錯誤安裝造成的,需特別注意工況。

⑵、根據被測流體名稱、*高溫度、正常工作溫度、*低溫度選擇襯里和電極的材質。

⑶、根據*大流量、正常流量、*小流量選擇管徑的大小。

⑷、量程應大于預計的*大流量值，而正常的流量值以稍大于流量計滿刻度的50%為宜。

⑸、*高工作壓力:實際*高工作壓力必須小于流量計的額定工作壓力。

⑹、附加功能及其它附屬要求的選擇:廠家決定生產要求。

⑺、測潔凈水時，經濟流速是1.5-3m/s,測易結晶的溶液時，應適當?shù)靥岣吡魉伲?-4m/s為宜，起到自清 掃，防止粘附沉積等作用，測礦漿等磨耗性流體時，應適當降低流速，1.0-2m/s為宜，以降低對內襯

和電極的磨損。實際應用很少超過7m/s，超過10m/s則更為罕見。流速低于0.5 m/s時*好采用縮管方式提高流速。

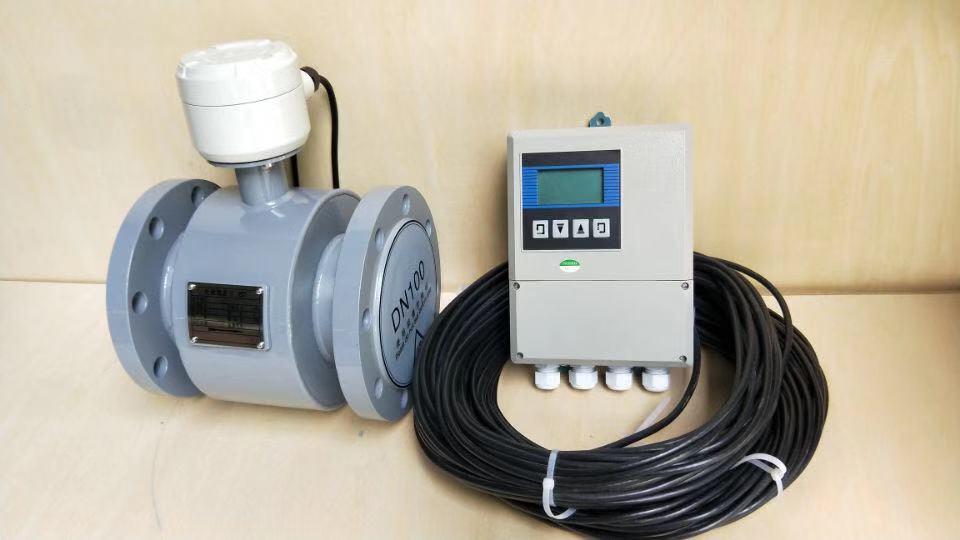

⑻、實際應用中，分體距離愈短愈好，電纜線過長，受其分布電容的影響，很容易造成信號干擾，一般不   超過100米。

電磁流量計量口徑的選擇

電磁流量計電極材料的選擇

電極材料的選擇應根據介質的腐蝕性，酸堿性來確定，電極的選擇關系到儀表實際應用中非常關鍵的因素，因此必須十分謹慎，合理選擇。

下表列出一些常用的材質供參考：

 電磁流量計（工業用水流量計）內襯材料的選擇

內襯材料的選擇是根據介質的腐蝕性及酸堿性，工作溫度，真空度，耐磨度，經濟性等因素來確定的。
