渦街流量計DN65

渦街流量計DN65**適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮?dú)?、天然氣、煤氣? 、水和液體的計量和控制.

渦街流量計DN65工作原理

在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼旋渦。
在旋渦發生體下游形成交替有規律的旋渦列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，根據卡曼渦街原理，有如下關系式:
f=StV/d
式中：
f－發生體一側產生的卡門旋渦頻率HZ
St－斯特勞哈爾數（無量綱數）
V－流體的平均流速 (m/s)
d－旋渦發生體的寬度 (m)

渦街流量計DN65主要要技術指標

公稱通徑	15、20、25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公稱壓力(MPa)	DN15-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨)
介質溫度(℃)	壓電式：-40～150，-40～260，-40～330；電容式： -40～400，-40～500（協議訂貨）
本體材料	1Cr18Ni9Ti，(其它材料協議供貨)
允許振動加速度	壓電式:0.2g 電容式:1.0～2.0g
*度	±1%R，±1.5%R；插入式：±2.5%R，
范圍度	1：6～1：25
供電電壓	傳感器：DC +12V，DC +24V；變送器：DC +12V ，DC +24V；電池供電型：3.6V電池
輸出信號	方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA
壓力損失系數	符合JB/T9249標準 Cd≤2.4
防爆標志	本安型：Ex iaⅡ CT2-T6隔爆型：ExdⅡCT2-T5
防護等級	普通型IP65 潛水型 IP68
環境條件	溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
適用介質	氣體、液體、蒸汽
傳輸距離	三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA) ≤1500m；負載電阻≤500Ω； RS485/HART≤1200m.

【蒸汽流量計產品特點】：

* 可在很寬的流量范圍內*測量氣體、液體和蒸汽的流量而不受流體物理性質的影響。
*蒸汽流量計不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫，高壓。
* 安全防爆，適用于惡劣環境
*蒸汽流量計無可動部件、無孔洞縫隙設計，產品無磨損、耐臟污，無須機械維修，使用壽命長
*采用微功耗****,電池供電的現場顯示型流量計,可不斷電運行兩年以上;
*溫壓補償一體化設計;

*電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
*蒸汽流量計同時顯示流量值與累計流量值，不必輪流切換。
*采用抗振探頭，有效消除外界振動影響。
*蒸汽流量計電路采用表面貼裝工藝，結構緊湊，可靠性高。
*采用分體式信號轉換器，電纜*長10米。
*量程比寬達20:1。
*蒸汽流量計整體結構設計合理，動態測量范圍寬，壓力損失小。
*分體式渦街流量計采用不銹鋼材質，可適用于腐蝕性介質的測量。
*現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。

渦街流量計產品優勢：

溫壓補償一體化設計。
蒸汽流量計電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
同時顯示流量值與累計流量值，不必輪流切換。
蒸汽流量計采用抗振探頭，有效消除外界振動影響。
電路采用表面貼裝工藝，結構緊湊，可靠性高。
采用分體式信號轉換器，電纜*長10米。
蒸汽流量計量程比寬達20:1。
整體結構設計合理，動態測量范圍寬，壓力損失小。
分體式渦街流量計采用不銹鋼材質，可適用于腐蝕性介質的測量。現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。

渦街流量計不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
安全防爆，適用于惡劣環境。
無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。

采用微功耗****，電池供電的現場顯示型流量計，可不斷電運行兩年以上

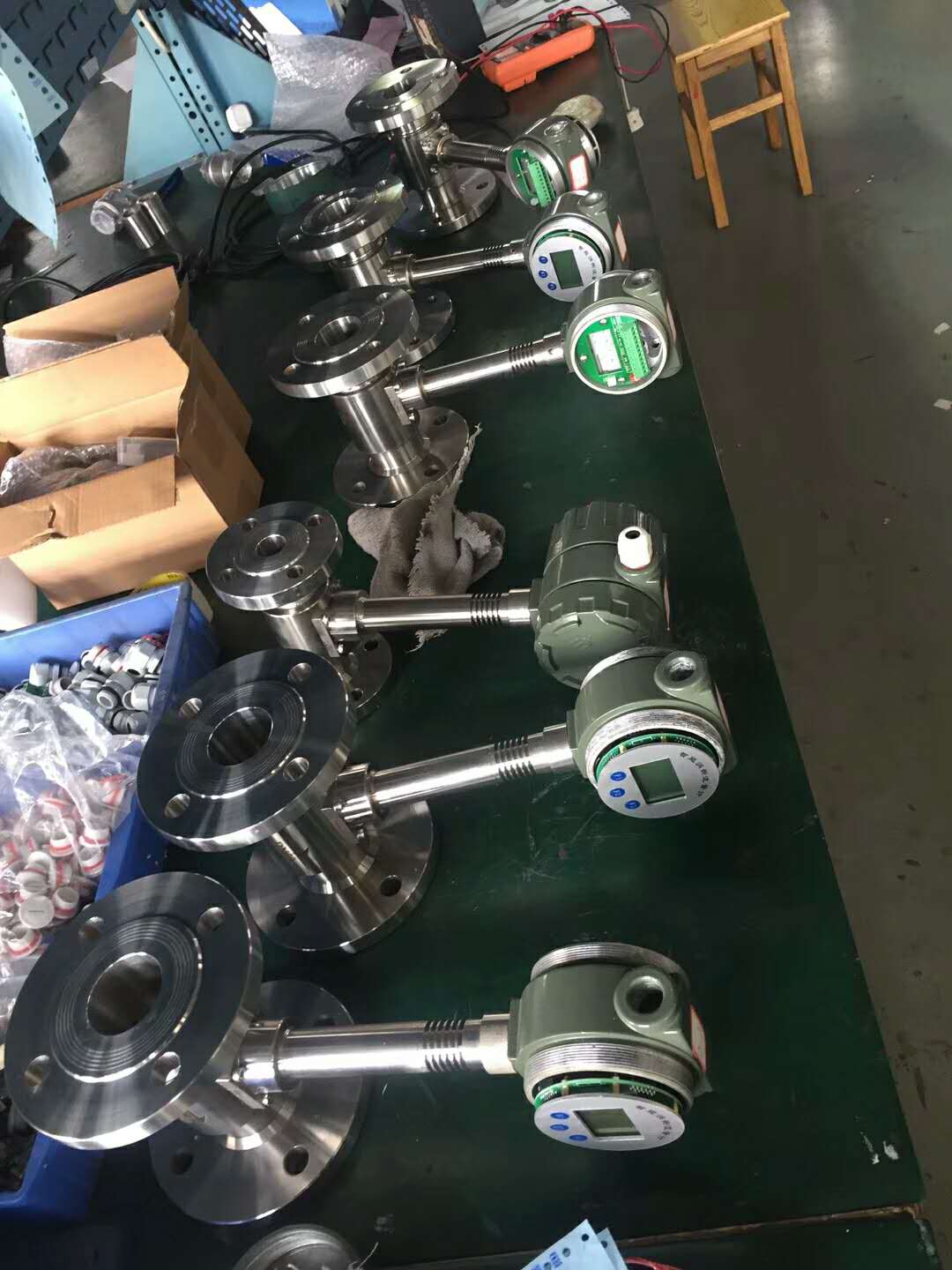

法蘭連接渦街流量計DN65

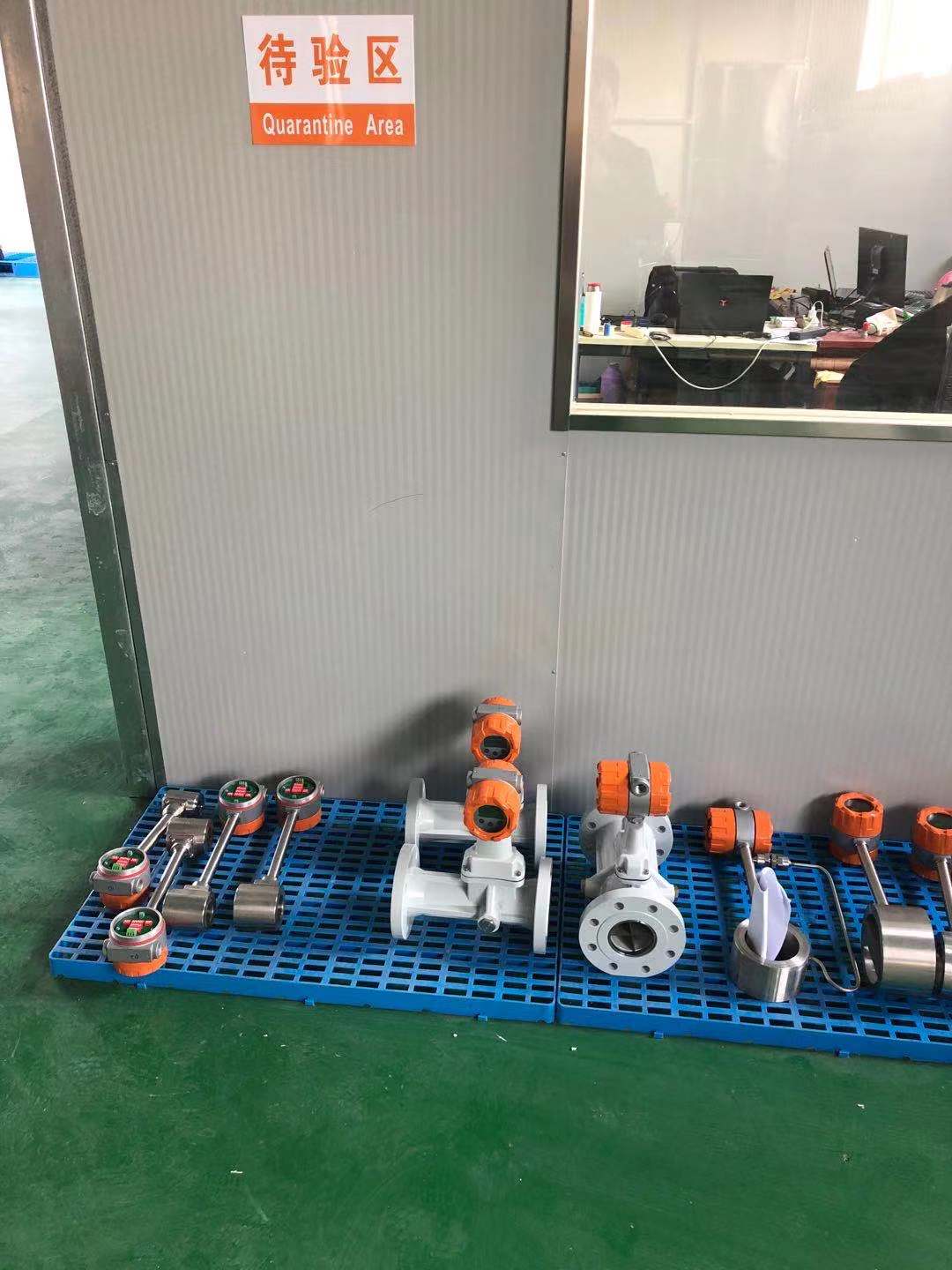

壓縮空氣渦街流量計

　
